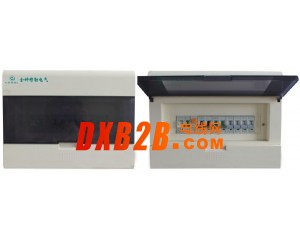

產品簡介:

1.適用范圍：

GPZ168-G系列終端配電箱適用于高、低層建筑，賓館、商場、車站、港口、工礦企業、企事業單位、娛樂場所及民用住宅等場所，作為對用電設備的線路控制和配電的一種成套裝置，其額定電壓為220V/380V，負載總電流不大于100A的單相三線和三相五線的末端電路中，能對過載、短路、過電壓、欠電壓漏電起保護作用，尤其適用于非專業人員使用。

2.使用環境：

GPZ16-G系列終端配電箱適用于海拔高度不超過2000M;周圍空氣不高于+40℃不低于-5℃,24h內的溫度不超過+35℃；周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低濕度時允許有較大的相對濕度，例如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電氣元件受到腐蝕的場所。

3.結構特點：

GPZ168-G系列終端配電箱主要結構部件有透明罩、上蓋、箱體、安裝軌道、母線排、護線罩和電器開關元件等，內裝電器開關元件安裝于頂帽形軌道上，可根據需要任意組合，拆裝方便，開關元件手柄外露，帶電及其他部分遮蓋于上蓋內部，開啟門即可方便操作，使用安全，箱體周圍及背面均沒有進出線，敲落孔便于接線。箱體分為金屬型和全塑型兩種，既可用于明裝式亦可用于暗裝式。

4.技術參數：

塑料按壓門：單排；自下而上開啟

配電箱額定電流：100A

材料：塑面鐵底

顏色：常規色（乳白色）、可定制顏色

保護等級： IP30

5、產品型號含義

6、箱體尺寸:

型號

回路數                         外型尺寸

                                                 暗箱（R）

                                          外型             底箱

    GPZ168-G           12         330*250          300*220*100

    GPZ168-G           15         384*250          354*190*100

    GPZ168-G           18         438*250          408*210*100

    GPZ168-G           20         474*250          444*210*100

    GPZ168-G           30         654*250          624*210*100
