西京醫院DTD433C無線系統解決方案

隨著無線通信大浪潮的的推進，無線通信已經在工業現場普遍應用，西京醫院作為國內知名醫院，也加入到此行列，將無線應用于醫院各科室電氣通信的自動控制及監視。本次工程主要使用的西安達泰電子有限責任公司的DTD433C無線數傳模組，其主要作用是取代了傳統的有線方式進行無線控制。

本方案的控制端（控制室）采用觸摸屏+DTD433C，終端則采用DTD433C+西門子S7-200。控制端（可視的觸摸屏）將控制命令通過RS485接口傳給DTD433C,DTD433C將該命令無線發射給終端的DTD433C,終端的DTD433C通過RS485接口傳送命令給西門子S7-200,S7-200收到命令后執行并回復控制端一個狀態量，使控制端觸摸屏上的紅燈或綠燈點亮。此過程適用于DTD433C一對一模式和一對多模式。

通信控制室主要是通過按觸摸屏控制端的“啟動”、“關閉”按鈕控制和監視西門子S7-200的工作狀態。

通信控制室DTD433C拓撲如下圖所示：



電氣控制室主要是通過按觸摸屏控制端的“啟動”、“關閉”按鈕分別控制和監視各科室西門子S7-200的工作狀態：

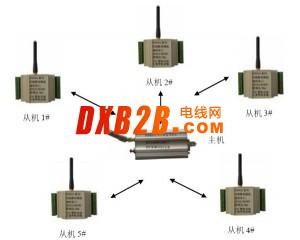

電氣控制室及各科室DTD433C和PLC拓撲如下圖所示：
