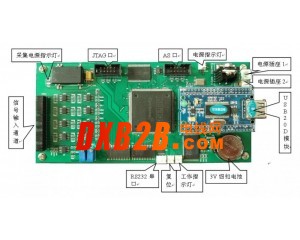

前端信號調理單元：完成16路差分模擬量輸入信號的阻抗匹配及濾波處理 16路多選器：由一個16通道的多路選擇器組成 16位A/D轉換單元：16位100KHz模數轉換，通過FPGA控制 FPGA邏輯控制單元: Cyclone大規模FPGA邏輯控制單元|
DTE1616
|
|
|
AD分辨率
|
16bit
|
|
A/D綜合誤差
|
±1.5LSB。當量程是10V時，相當于0.45毫伏的誤差
|
|
采樣頻率
|
每通道連續6.25KHz
|
|
輸入信號范圍
|
±10V
|
|
板上存儲容量
|
8GByte
|
|
模擬量輸入阻抗
|
大于100千歐
|
|
輸入通道
|
16路差分輸入
|
多通道數據采集，16路模擬量差分輸入，帶有通道隔離； 高精度16位模數（A/D）轉換技術； 大容量存儲技術，最大可存儲8GB的數據信息； 實時時間標示功能，方便用戶得知采集到的數據所處的時間階段； 分階段標示，方便用戶查找，管理數據； 可以根據需求設置采集時間間隔，實現無人監控采集； USB2.0接口的高速控制技術，快速讀取數據，有效數據傳輸速度可達25MB/s; 現場硬件可編程邏輯技術； 海量數據的緩沖技術，利用大容量SRAM實現FIFO功能； 提供DLL動態鏈接庫，可供各種高級語言（VB/VC/Delphi/.NET）編程調用
