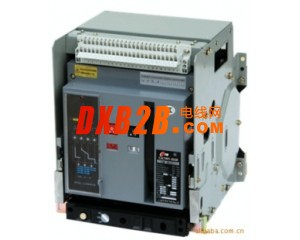

RMW1(CW1,DW45,GSW1,HA1等等)系列智能型萬能式斷路器主要安裝在低壓配電柜中作主開關，用于控制和保護配電網絡。其技術性能達到了國際上同類產品九十年代先進水平。符合IEC947-2、GB14048.2《低壓斷路器》標準。
2.使用條件
周圍空氣溫度為-5°C～+40°C，且24h的平均值不超過+35°C(特殊訂貨的除外)；
安裝地點的海拔不超過2000m；
空氣相對濕度在最高溫度為+40°C時不超過50％；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25°C，該月的月平均最大相對濕度不超過90％，并考慮因溫度變化發生在產品表面的凝露；
污染等級為3級。
3.結構特點簡介
● 觸頭系統
每相觸頭安裝在絕緣小室內。觸頭系統采用了多片觸頭并聯形式的結構、減小了觸頭系統的慣性，保證了斷路器的高分斷能力。
● 操作機構
安裝在斷路器中央，與主電路隔離；斷路器由彈簧貯能機構進行閉合操作，閉合速度快。操作機構兼有電動及手動貯能、閉合、斷開。
● 所有附件整個系列通用。
● 抽屜座
搖動抽屜座下部橫梁上手柄，可實現斷路器的三個工作位置(手柄旁有位置指示)；
●“連接”位置：主回路和二次回路均接通，此時隔離板開啟；
●“試驗”位置：主回路斷開。并由絕緣隔離板關閉隔開，僅二次回路接通。可進行必要的動作試驗；
●“分離”位置：主回路與二次回路全部斷開，此時隔離板關閉；
● 抽屜式斷路器具有可靠的機械聯鎖裝置，只有在連接位置和試驗位置時才能使斷路器閉合；
● 斷路器共有47個二次回路接線端子；
● 相同額定電流的抽屜式斷路器（包括本體和抽屜座）具有互換性。
4.智能控制器的選擇
智能控制器分為以下三種：電子型、標準型、通訊型。
● 基本功能
過載長延時反時限保護；短路短延時反時限保護；短路短延時定時限保護；短路瞬時保護；接地故障保護功能；整定功能；過載報警功能；試驗功能；電流顯示功能；自診斷功能；熱模擬功能；故障記憶功能；觸頭損耗指示；MCR功能；
● 選擇功能(用戶按需要訂貨時選擇)
電壓顯示功能；負載監控功能；
● 通訊型控制器通過RS485實現雙向傳輸各功能參數，通訊規約按企業規定或用戶與企業協商。
5.主要技術參數
RMWI系列智能型萬能式斷路器技術參數表
點擊圖片查看原圖
