一、 1. 用途
CM1系列塑料外殼式斷路器其額定絕緣電壓為800V(CM1-63為500V)，適用于交流50HZ，額定工作電壓690V及以下(CM1-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
2.
斷路器按照其額定極限短路分?jǐn)嗄芰?Icu)的高低，分為C型(基本型)、L型(標準型)、M型(較高分?jǐn)嘈?、H型(高分?jǐn)嘈?四類。斷路器可垂直安裝，亦可水平安裝。該斷路器具有體積小、高分?jǐn)唷⒍田w弧(部分規格為零飛弧)、帶隔離、抗震動等特點，并通過了核工業條件(1E級)試驗和船舶條件的試驗，是國產產品中唯一能用于核工業基地的產品，更是陸地及船舶使用的理想產
二、 1、過載和短路保護。①過載長延時保護。采用熱動式(雙金屬元件)作過載長延時保護時，其動作源為I2R，交流的電流有效值與直流的平均值相等，因此不需要任何改制即可使用。但對大電流規格，采取電流互感器的二次側電流加熱者，則因互感器無法使用于直流電路而不能使用。
如果過載長延時脫扣器是采用全電磁式(液壓式，即油杯式)，則延時脫扣特性要變化，最小動作電流要變大110％—140％，因此，交流全電磁式脫扣器不能用于直流電路(如要用則要重新設計)。
②短路保護。 熱動—電磁型交流斷路器的短路保護是采用磁鐵系統的，它用于經濾波后的整流電路（直流)，需將原交流的整定電流值乘上一個1．3的系數。全電磁型的短路保護與熱動電磁型相同。
2、斷路器的附件，如分勵脫扣器、欠電壓脫扣器、電動操作機構等；分勵、欠電壓均為電壓線圈，只要電壓值一致，則用于交流系統的，不需作任何改變，就可用于直流系統。輔助、報警觸頭，交直流通用。電動操作機構，用于直流時要重新設計。
3、由于直流電流不像交流有過零點的特性，直流的短路電流(甚至倍數不大的故障電流)的開斷；電弧的熄滅都有困難，因此接線應采用二極或三極串聯的辦法，增加斷口，使各斷口承擔一部分電弧能量。
4、除傳統的熱磁脫扣器外，電子脫扣器也得到了廣泛應用。電子脫扣器的一個重要優點在于在環境溫度變化的情況下，仍能穩定地工作。

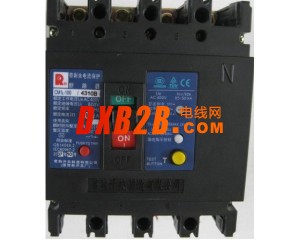

點擊圖片查看原圖
