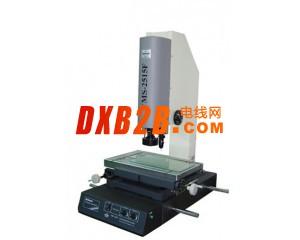

影像儀適用于以二坐標測量為目的一切應用領域。廣泛使用于機械、電子、航空航天、模具、彈簧、齒輪、接線端子、
電路板接點、五金塑膠、磁性材料、 電子線路、元件、手表、小五金沖壓業、礦石業、及其它精密小五金行業。 |
|
影像儀適用范圍：1.該儀器適用于以二坐標測量為目的一切應用領域。廣泛使用于機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手表、小五金沖壓業、礦石業、及其它精密小五金行業。是一款高性價比的測量設備，
被廣泛應用于各行業實驗室，是實驗室必不可少的一款設備。
|
|
儀器具有多種數據處理、顯示、輸入、輸出功能、特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件M2D/QIM3008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。采用進口品牌的變焦鏡頭和進口彩色1/2〞CCD攝像機
|
|
技術規格參數
|
|
選購儀器型號
|
VMS-1510F
|
VMS-2010F
|
VMS-2515F
|
VMS-3020F
|
VMS-4030F
|
|
工
作
臺
|
金屬臺尺寸(mm)
|
354X228
|
404X228
|
450X280
|
500X330
|
606X466
|
|
玻璃臺尺寸（mm）
|
210X160
|
260X160
|
306X196
|
350X250
|
450X350
|
|
運動行程（mm）
|
150X100
|
200X100
|
250X150
|
300X200
|
400X300
|
|
儀器重量（kg）
|
100
|
110
|
120
|
140
|
240
|
|
外形尺寸
（長X寬X高）（mm）
|
540X560X850
|
760X600X900
|
970X670X940
|
|
Z軸升降行程
|
150 mm
|
|
X、Y、Z數顯解析度
|
0.5μm
|
|
工作距離
|
92 mm
|
|
X、Y坐標示值誤差
|
(3+L/75) μm (L為被測長度，單位：mm)
|
| |
|
影
像
系
統
|
攝像機
|
進口彩色1/2〞CCD攝像機
|
|
變倍鏡頭
|
美國NAVITAR變倍鏡頭/帶同軸光變倍鏡頭（二選一）
|
|
變倍鏡頭倍率
|
0.7X—4.5X
|
|
物方視場
|
11.1mm-----1.7mm (物方視場為對角線的長度)
|
|
視頻倍率
|
23.5X----148X
|
|
表面光源與透射光源均用LED，亮度可調
|
|
電 源 180V（AC）-260V（AC）
|
功 率 50 W（不包含電腦）
|
|
測
量
與
瞄
準
系
統
|
訂貨號
規 格
|
VMS-F/ Ⅰ（選）
基本型
|
VMS-F/ Ⅱ（選）
快捷型
|
VMS-F/ Ⅳ（選）
增強型
|
|
配置說明
|
十字線產生器
DC3000/DC5000（二選一）
微型打印機（選購）
|
M2D/QIM3008軟件
USB-302
客戶自備電腦
|
M2D/QIM3008軟件 標準球
M3D-MB軟件 USB-303
電 腦
RENISHAE簡易測頭 17〞顯示器
|
|
|
儀器配件
|
|
儀器配件
|
1X鏡筒（標配）
|
0.5X鏡筒（選配）
|
工作距離
|
|
變 倍 鏡頭
|
0.7X-4.5X
|
0.7X—4.5X
|
(mm)
|
|
附 加 鏡
|
視頻倍率
|
物方視場(mm)
|
視頻倍率
|
物方視場(mm)
|
|
|
0.5X （選）
|
11.8X-74X
|
22-3.4
|
5.9X-37X
|
44-6.8
|
175
|
|
標 配
|
23.5X-148X
|
11.1-1.7
|
11.8X-74X
|
22-3.4
|
92
|
|
2X （選）
|
47X-296X
|
5.5-0.9
|
23.5X-148X
|
11.1-1.7
|
36
|
|
