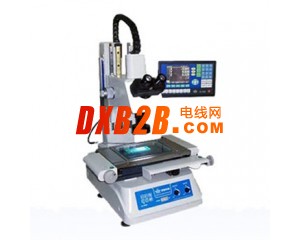

影像工具顯微鏡是一種集光、機、電、軟件于一體的高精度、高效率顯微測量儀器。它被廣泛用于如電子元件、精密摸具、精密刀具、彈簧、塑膠.、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等領域。以二維測量為主，亦可做三維輔助測量。還能以目鏡標準片做比較測量、測量螺紋節距、外徑、牙角、尺形及切刀具等工件的尺寸或對外形輪廓進行顯微放發測量，檢驗工件的表面狀況，測量角度，長度等。另外還可作為觀察顯微鏡，用相對量測法檢查工件表面粗糙度等非接觸測量為目的各種精密加工業。是計量室、實驗室內以及生產車間不可缺少的計量檢測設備之一。
產品特點
VTM系列影像工具顯微鏡具有多種數據測量、顯微放大、顯示、輸入和輸出等數據處理功能。可采用Windows圖形窗口的專用測量軟件QIM3008進行自動尋邊操作，無需編程，只要鼠標點擊即可測量，簡單方便易行。
技術規格參數
|
儀器型號
|
VTM-1510
VTM-1510G
VTM-1510F
|
VTM2010
VTM-2010G
VTM-2010F
|
VTM-2515
VTM-2515G
VTM-2515F
|
VTM-3020
VTM-3020G
VTM-3020F
|
|
工
作
臺
|
金屬尺寸（mm）
|
354X228
|
404X228
|
450X280
|
500X300
|
|
玻璃臺尺寸（mm）
|
210X160
|
260X120
|
306X196
|
350X250
|
|
X、Y運動行程（mm）
|
150X100
|
200X100
|
250X150
|
300X200
|
|
Z向行程（mm）
|
150
|
150
|
200
|
200
|
|
X、Y、Z向分辨率（μm）
|
0.5
|
0.5
|
0.5
|
0.5
|
|
X、Y坐標示值誤差 （μm）
|
(3+L/75) μm (L為被測長度單位: mm)
|
|
儀器重量（kg）
|
100
|
110
|
135
|
140
|
|
外形尺寸（mm）
|
540X667X850
|
800X675X920
|
| |
目視系統
|
影像系統
|
|
G型影像系統
|
F型影像系統
|
|
物鏡放大倍數
|
1X、3X（標配）、5X
|
國產CCD攝像機
M2D/QIM3008軟件
|
進 口
1/2〞CCD攝像機
M2D/QIM3008軟件
|
|
目鏡放大倍數
|
10X（單、雙目同）（選）
|
|
總放大倍數
|
10X—50X
|
|
物鏡放大倍率誤差
|
包括畸變在內的放大率誤差≤0.08%
|
|
透射照明光源
|
24V/20W鹵素鎢燈
|
|
反射照明光源
|
12V LED環形燈及帶激光指示器反射照明
|
|
