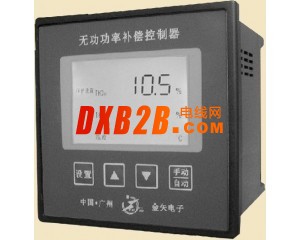

KS-JKWT/F無功功率補償控制器，采用大屏幕LCD中文液晶顯示器，操作簡捷，安裝方便，該控制器具有實時監測電網各項參數、諧波保護、無功補償及保護警示等功能，符合《JB/T9663-1999》和《DL/T597-1996》標準，主要用于交流0.4KV/50Hz低壓配電系統中配電屏、箱變、補償箱等三相平衡無功補償控制系統中。

產品特點

1．低功耗LCD 中文顯示屏，實時監測電網有關參數，顯示設置參數，工作狀態

2．取樣物理量為無功功率，無投切振蕩、無補償呆區；

3．具有手動投切和自動投切兩種運行方式

4．邏輯投切方式，每組容量自由設

產品功能

1．顯示/設置

（1）運行參數：功率因數、電壓、電流、有功/無功功率、電壓總諧波畸變率、電容器投切狀態和故障警示；

（2）設置參數：電流變比、過壓保護、諧波設置、投/切延時、投/切門限、編碼方式、電容路數、電容容量等設置參數，參數自動記憶，掉電不丟失。

2．輸出能適應電子開關、交流接觸器、復合接觸器或真空接觸器等投切元件，每路DC12V、60mA或AC220V、5A。

3．保護

（1）具有自檢復歸和自動復位功能；

（2）具有欠壓、過壓保護功能；

（3）具有諧波超限保護功能；

（4）當電網出現故障或某個參數超限時，報報警指示

燈閃爍，提示過壓、欠壓或某個參數超限。

技術參數

◆基本參數

1).電源電壓：AC220V±20% 50Hz±5%

2).取樣電壓：AC380V

3).取樣電流：0~5A

4).本機功耗：≤15W

5).靈敏度：≥100mA

◆測量精度

電壓：±0.5%

電流：±0.5%

功率因數：±1.0%

有功功率：±2.0%

無功功率：±2.0%

◆控制參數

電流變比：1－1000

過壓設置：230V－280V 步長1V

欠壓設置：180V－210V 步長1V

諧波電壓設置：1%－25%

投切延時：0.1S－600S

諧波電流設置：1%－100%

電容路數：1－12(16) 路

目標功率因數：0.8-1.00

電容容值：0－200Kvar 步長1

投切門限：0.5－1.2 步長0.1

輸出接點：12（16）路每路DC12V、60mA或AC250V、5A

安裝尺寸

JKWT/ 型無功功率補償控制器為嵌入式安裝。

外形尺寸（長×寬×高）：

120mm×130mm×120mm

安裝開孔尺寸：113mm×113mm

安裝嵌入深度：125mm

使用條件

海拔高度：≤2500 米；

環境溫度：－25℃~+50℃；

空氣濕度：40℃時≤50%，20℃時≤90%；

大氣壓力：79.5Kpa～106Kpa；

環境條件：周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。
