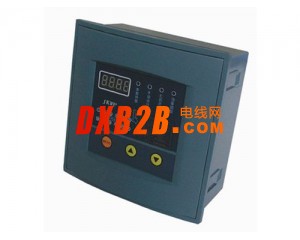

KS—JKWP型無功功率補償控制器適用于低壓配電系統電容器補償裝置的自動調節，操作簡單符合《JB/T9663-1999》和《DL/T597-1996》標準，對電網相關參數實時監控，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，從而提高了經濟效益與社會效益。

產品特點：

1、以無功功率計算投切電容容量，無投切振蕩、無補償呆區；

2、功率因數測量精度高，顯示范圍寬；

3、初始相位預置（軟件調節同名端或電流極性）；

4、人機界面友好操作；

5、各種控制參數全數字可調直觀使用方便。

產品功能：

* 具有自運行與手動運行兩種工作方式；

* 具有電壓和電壓保護功能，掉電保護功能數據不丟失；

* 運行參數：功率因數、無功功率、電壓值；

* 設置參數：功率因數、投入時間、切除時間、過壓門限、初始相位、CT變比、每組電容量；

* 電流信號輸入阻抗低：≤0.01Ω；

* 控制輸出路數：12路每路AC220V 7A。

產品參數：

額定工作電壓：AC380V或AC220V

額定工作電流：AC 0-5A

顯示功率因數：滯后0.001-超前0.001

測量無功功率：0-9999Kvar

欠壓保護值： 320V

靈敏度： 60mA

防護等級：外殼IP40

控制方式：自動尋優/循環投切

使用條件：

海拔高度：≤2500 米；

環境溫度：－25℃~+50℃；

空氣濕度：40℃時≤50%，20℃時≤90%；

環境條件：周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈

振動，無雨雪侵蝕。

安裝尺寸：

JKWP型無功功率補償控制器為嵌入式安裝。

外形尺寸（長×寬×高）：139×65×136.5

安裝開孔尺寸：139 ×139

安裝嵌入深度：65
