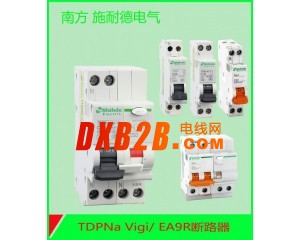

南方施耐德 小型斷路器TDPNa

南方施耐德TDPNa小型斷路器適用范圍

南方施耐德TDPNa小型斷路器（以下簡稱斷路器）主要適用于交流50Hz或60Hz,額定電壓230V，額定電流至32A的線路中起過載、短路保護，同時也可以在正常情況下作為線路的不頻繁轉換之用，尤其南方施耐德TDPNa小型斷路器適用于工業和商業的照明配電系統。

南方施耐德TDPNa小型斷路器符合GB10963.1、IEC60898-1標準。

南方施耐德TDPNa小型斷路器主要參數及技術性能

南方施耐德TDPNa小型斷路器分類：

按額定電流分： 6A、10A、16A、20A、25A、32A；

按極數為帶一個保護極的二極斷路器（1P+N）；

瞬時脫扣器的型式為.C型（5In~10In）

南方施耐德TDPNa小型斷路器主要技術參數及指標；

 運行短路能力：4500A；

機械電氣壽命：大于4000次；

時間—電流動作特性

序號 脫扣器額定電流In 起始狀態   試驗電流   規定時間   預期結果   試驗環境溫度 備注

a                                                                            冷態                                 1.13In                              t≥1h                              不脫扣         電流在5s內穩定

b                                                                        緊接著a項試驗后進行1.45 In t＜1h       脫扣                                                                                                 地上升至規定值

c      ≤32A                    冷態         2.55 In      1s＜t＜60s   脫扣   30℃~35℃

d                         冷態         5 In         t≥0.1s     不脫扣    通過閉合輔助

e                                  冷態         10 In        t＜0.1s     脫扣            開關接通電流

3.2.4 接線：斷路器使用時參照表2選取銅導線截面積：

表2

額定電流In（A）      In≤6 6＜In≤13 13＜In≤20   20＜In≤25   25＜In≤32

銅導線截面積S(mm²)                                         1     1.5        2.5           4             6

4南方施耐德TDPNa小型斷路器結構特點

4.1 產品體積小，結構緊湊，18mm寬度內擁有1P+N兩極，是DZ47兩極產品體積的一半。價格比優于同類產品。

4.2 產品殼體和部分功能件均采用高阻燃、耐高溫、而沖擊塑料制成。

4.3 產品直接帶零線安裝，避免零線接線錯誤潛在的觸電危險。

4.4 產品采用導軌安裝，方便省時。

6 訂貨須知

6.1 產品型號和名稱，如TDPNa小型斷路器。

6.2 瞬時脫扣型式和額定電流，如C20A（照明保護型額定電流20A）。

6.3 訂貨數量，如500臺；

6.4 訂貨舉例：TDPNa小型斷路器C20A，500臺。
