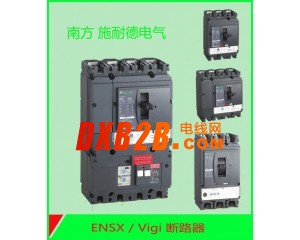

南方施耐德 塑殼式斷路器ENSX

南方施耐德ENSX塑殼式斷路器是新一代塑殼斷路器，集全面的電能管理于極致保護，內置雙芯互感器，可以實現電力參數的精準測量，“即插即用”的便捷通信網絡架構技術，方便搭建復雜通信網絡，助全面電能管理節能增效，主要應用于工業、能源及基礎設施、公商建、民用住宅、數據中心。

南方施耐德電氣有限公司ENSX塑殼式斷路器額定工作電壓：AC690V及以下

南方施耐德ENSX塑殼斷路器額定絕緣電壓：AC750       V

南方施耐德ENSX塑殼斷路器規格：ENSX-100、ENSX-160、ENSX-250、ENSX-400、ENSX-630

南方施耐德ENSX塑殼斷路器額定電流：16A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、300A、315A、350A、400A、500A、630A

南方施耐德ENSX塑殼式斷路器極數：3極, 4極。

四極斷路器中，中性極（N極）的型式有四種： A型：N極不安裝過電流脫扣器，且N極始終接通不與其他三極一起合分； B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分； C型：N極安裝過電流脫扣器，且N極與其他三極一起合分； D型：N極安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分；

南方施耐德ENSX塑殼式斷路器安裝方式：固定式F、插入式P、抽出式D。

南方施耐德ENSX塑殼式斷路器功能：配電、電動機的短路、過載、缺相、過欠壓等保護功能

按斷路器的用途分類：配電用斷路器--無代號，保護電動機用斷路器--以“2”表示。

手柄直接操作無代號，電動操作用“P”表示；轉動手柄用“Z”表示。

按脫扣器型式分：僅有瞬時動作脫扣器（電磁脫扣器）、熱動+電磁脫扣器（復式）、電子脫扣器。

額定短路分斷能力級別：D-經濟型；N標準型；H-較高型；L-超高分斷型。

額定極限分斷能力Icu=額定運行短斷分斷能力Ics

□ENSX-100N的Icu= Ics：25kA；ENSX-100H的Icu= Ics：70kA；ENSX-100L的Icu= Ics：150kA

□ENSX-160N的Icu= Ics：36kA；ENSX-160H的Icu= Ics：70kA；ENSX-160L的Icu= Ics：150kA

□ENSX-250N的Icu= Ics：36kA；ENSX-250H的Icu= Ics：70kA；ENSX-250L的Icu= Ics：150kA

□ENSX-400N的Icu= Ics：45kA；ENSX-400H的Icu= Ics：70kA；ENSX-400L的Icu= Ics：150kA

□ENSX-630N的Icu= Ics：45kA；ENSX-630H的Icu= Ics：70kA；ENSX-630L的Icu= Ics：150kA

脫扣器方式及附件代號□□□：前面第一位數□表示脫扣器方式；后面兩位數□□表示附件名稱。

脫扣器方式：瞬時脫扣器：2□□表示；復式脫扣： 3□□表示；電子式脫扣器： 4□□表示。

附件名稱：□00表示不帶附件；□08表示報警觸頭；□10表示分勵脫扣器；□20表示輔助觸頭；□30表示久壓脫扣器；□40表示分勵脫扣器+輔助觸頭；□60表示二組輔助觸頭；□70表示久壓脫扣器+輔助觸頭；□18表示分勵脫扣器+報警觸頭；□28表示輔助觸頭+報警觸頭；□38表示久壓脫扣器+報警觸頭；□48表示分勵脫扣器+輔助觸頭+報警觸頭；□68表示二組輔助觸頭+報警觸頭；□78表示久壓脫扣器+輔助觸頭+報警觸頭。

南方施耐德電氣有限公司ENSX塑殼斷路器機械壽命（次）：40000；電氣壽命（次）：20000

輔助開關/脫扣指示開關/故障指示開關:OF/SD/SDE

分勵線圈/失壓線圈(同時只能裝一種):220V/380V；MX/MN

南方施耐德ENSX塑殼斷路器電動機構:MT

南方施耐德ENSX塑殼斷路器延伸旋轉手柄/直接旋轉手柄:ERH/RH

南方施耐德ENSX塑殼斷路器漏電保護模塊:Vigi

南方施耐德ENSX塑殼斷路器絕緣監視模塊: VigiM

南方施耐德ENSX塑殼斷路器電流表模塊:IM

ENSX塑殼斷路器外形尺寸(長×寬×高)：

ENSX-100～160：161×105×111；

ENSX-250：161×105×126；

ENSX-400～630：255×140×168；

ENSX塑殼斷路器安裝尺寸(長×寬×直徑)：

ENSX-100～250：125×35×Φ6；

ENSX-400～630：227×45×Φ6；
