應用
該電纜被用作緊急情況下的數據傳輸電纜，對其進行設計，生產和測試。在火災條件下，當需要保證高頻信號的傳輸時，這些電纜通常應用于室內的儀表和控制電纜，辦公樓內的電氣噪音環境和警報系統的配線電纜。
標準
符合BS7629-1標準的設計
防火性能
|
線路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
|
施加機械沖擊時的線路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
|
施加機械沖擊和水噴射時的線路完整性 |
EN 50200 附錄 E |
|
系統線路完整性 |
取決于鋪設系統的DIN 4102-12, E30 |
|
阻燃性（單根垂直線纜測試） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
|
降低火蔓延（垂直安裝的成束電纜測試） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
|
無鹵 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
|
無腐蝕性氣體排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
|
最小煙霧釋放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
|
無有毒氣體 |
NES 02-713; NF C 20-454 |
注：*表示該標準已經被取代

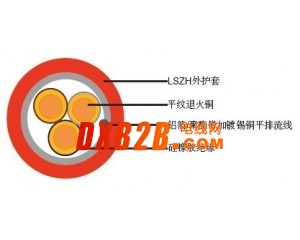

電纜結構
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
絕緣層;符合BS 7655.第1.1部分的防火硅橡膠E12類
布線元素：根據不同的絞距長度，通過將絕緣導線進行絞合成不同的對數，進而將干擾降到最小。裝置于同一線組中的兩對對絞電纜有四個線芯。
布線：數對導線同合適的不吸潮填充物安裝在同一同心層上
總屏蔽層；帶有鍍錫銅地線的鋁帶或者聚酯帶
外護套：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物L(fēng)TS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型）
色碼
絕緣層顏色：
達到6對導線的電纜，顏色為黑色&紅色/黑色&藍色/紅色&藍色/黃色&黑色/黃色&紅色/黃色&
藍色
導線大于6對的電纜，所有的線對絕緣層顏色都標為黑色&紅色
護套顏色：紅色（也可根據需要選擇其他顏色）
物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：7.5×OD（非鎧裝電纜）
結構參數
|
對數和導體直徑 |
絕緣層厚度 |
護套厚度 |
標稱直徑 |
標稱重量 |
|
mm2 |
mm |
mm |
mm |
kg/km |
|
1對 |
||||
|
1x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
7.4 |
77 |
|
1x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
8.7 |
100 |
|
2對 |
||||
|
2x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
10.6 |
130 |
|
2x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
10.2 |
188 |
|
3對 |
||||
|
3x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
11.2 |
196 |
|
3x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
12.9 |
223 |
|
5對 |
||||
|
5x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.2 |
13.7 |
245 |
|
5x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.4 |
16.7 |
346 |
|
6對 |
||||
|
6x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.2 |
14.8 |
300 |
|
6x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.4 |
17.5 |
426 |
|
10對 |
||||
|
102x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.4 |
18.9 |
378 |
|
102x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.6 |
23.4 |
541 |
|
15對 |
||||
|
15x2x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.6 |
23.2 |
567 |
|
15x2x1.5 絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.8 |
28.9 |
892 |
|
20對 |
||||
|
202x1 絞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.8 |
26.2 |
831 |
|
202x1.5絞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
2.0 |
32.5 |
1182 |
