BS 7629-1防火屏蔽儀表電纜

點擊圖片查看原圖

品牌：	caledonian
電壓：	300/500V
標準：	符合BS 5308/BS 7629-1標準的設計
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2015-05-04 09:01
瀏覽次數：	112

公司基本資料信息

產品詳細說明

300/500V 云母帶+交聯聚乙烯絕緣，單對屏蔽和總屏蔽多對儀表用電纜
RE-2X(St)H PiMF...CI. FE 180 PH30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2G(St)H PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2X(St)HSWAH PiMF..CI. FE 180 PH 30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
RE-2G(St)HSWAH PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )

應用
該電纜被用作緊急情況下的數據傳輸電纜，對其進行設計，生產和測試。在火災條件下，為保證高頻信號的傳輸，通常將這些電纜應用于數據和語音的傳輸。

標準
符合BS 5308/BS 7629-1標準的設計

防火性能

線路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加機械沖擊時的線路完整性	EN 50200(PH120); CEI 20-36/4-0
施加機械沖擊和水噴射時的線路完整性	EN 50200 附錄 E
系統線路完整性	取決于鋪設系統的DIN 4102-12, E30
阻燃性（單根垂直線纜測試）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安裝的成束電纜測試）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
無鹵	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
無腐蝕性氣體排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小煙霧釋放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
無有毒氣體	NES 02-713; NF C 20-454

注：*表示該標準已經被取代

額定電壓
300/500V

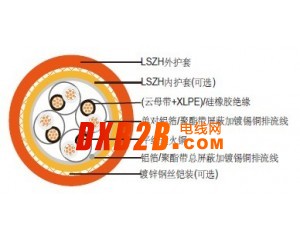

電纜結構
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
絕緣層; 覆合于交聯聚乙烯復合物或者符合BS 7655第1.1部分的阻燃硅橡膠的云母帶。
絞合線對：根據不同的絞距長度，通過將絕緣導線進行絞合成不同的對數，進而將干擾降到最小。
布線元素：將絕緣線芯絞合成數對。裝置于同一線組中的兩對對絞電纜有四個線芯。
布線：將數對電纜裝配在一起。將包含有8對或者超過4對的電纜組裝配在一起，形成一束，然后再將數束電纜裝配在一起。
分對屏蔽層：含有鍍錫銅導線和0.5mm2屏蔽的鋁帶或者聚酯帶。
總屏蔽層：含有鍍錫銅導線和0.5mm2屏蔽的鋁帶或者聚酯帶。
內護套：符合BS 7655:第6.1部分的熱塑低煙無鹵復合物LTS3類型。
鎧裝：鍍鋅鋼絲鎧裝
外護套：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物LTS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型）

色碼
絕緣層顏色：白色與黑色編號
護套顏色: 橘黃色（也可根據要求選擇）

物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +70°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：6×OD（帶有硅橡膠絕緣層的非鎧裝電纜）
8×OD（帶有交聯聚乙烯絕緣層的非鎧裝電纜）
10×OD（鎧裝電纜）

電氣特性

介電試驗	2000 V r.m.s. x 5’ (芯/芯)
絕緣電阻	≥1000 MΩ x km (２0°C時)
短路溫度	交聯聚乙烯：250°C 硅橡膠：350°C

載流容量（A）

導體			RE-2X(St)H.CI. FE180 H30 RE-2G(St)H.CI.FE180 PH30		RE-2X(St)HSWAH...CI. FE 180 PH30 RE-2G(St)HSWAH...CI. FE 180 PH30
標稱導體截面積	線纜數量和直徑	絕緣層標稱厚度	非鎧裝電纜		鎧裝電纜
標稱導體截面積	線纜數量和直徑	絕緣層標稱厚度	電纜外徑	標稱重量	鎧裝線以內的直徑	鎧裝線的直徑	電纜外徑	標稱重量
mm2	No./mm	mm	mm	kg/km	mm	mm	mm	kg/km
2 對
2X2x1.0	7/0.43	0.6	15.2	166	15.2	0.90	20.0	555
2X2x1.5	7/0.53	0.7	17.0	205	17.0	1.25	22.7	769
2X2x2.5	7/0.67	0.8	19.2	350	19.2	1.25	24.9	938
5 對
5X2x1.0	7/0.43	0.6	17.5	335	17.5	1.25	23.2	1000
5X2x1.5	7/0.53	0.7	21.5	433	21.5	1.60	28.1	1352
5X2x2.5	7/0.67	0.8	24.0	592	24.0	1.60	30.8	1665
10 對
102x1.0	7/0.43	0.6	22.5	626	22.5	1.60	29.3	1800
102x1.5	7/0.53	0.7	28.0	811	28.0	1.60	35.0	2165
102x2.5	7/0.67	0.8	31.5	1132	31.5	2.00	39.5	3007
20 對
202x1.0	7/0.43	0.6	30.5	1143	30.5	2.00	38.5	3019
202x1.5	7/0.53	0.7	38.0	1509	38.0	2.00	46.2	3684
202x2.5	7/0.67	0.8	42.5	2112	42.5	2.50	51.9	5107
