Databus電纜

• Category 5E 數據電纜
  FRL-Cat5E-4C0.5S, FRL-Cat5E-4C22A, FRL-Cat5E-4P22A

應用 :

• 該電纜永久保護性安裝在鐵路機車，巴士和其他車輛的內外部連接固定部分。用于基于以太網的網絡傳輸，如 ：信息娛樂， 多媒體，乘客信息系統等。

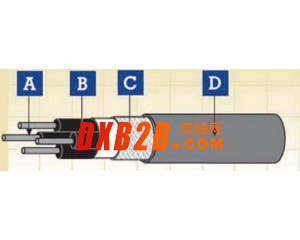

電纜結構:

• 4 x 0.5mm2, 4 x 22AWG數據電纜 :

• 導體	IEC 60228 標準 5 類多股鍍錫銅導體 (0.5mm2 電纜) 或多股鍍銀銅導體 (22AWG 電纜 )。
  絕緣	電子束交聯化合物。
  電纜單元	單獨導體。
  EMC屏蔽1	塑料壓接鋁帶屏蔽。
  EMC屏蔽2	鍍錫銅編織。
  繞包	塑料帶
  外護套	電子束交聯化合物

• 4 x 2 x 22AWG數據電纜 :

• 中心	PE填充
  4對2×22AWG	IEC 60228 標準5類多股鍍錫銅導體。
  絕緣	電子束交聯化合物.
  EMC屏蔽1	塑料層壓鋁帶屏蔽。
  EMC屏蔽2	鍍錫銅編織。
  繞包	塑料帶。
  外護套	電子束交聯化合物。

電氣及機械性能:

• 電壓	300V
  導體最高額定溫度	90°C
  允許最低環境溫度	-40°C
  彎曲半徑	6 x OD

化學及環境特性:

• EN 60684-2	不含氟
  EN 50305; EN 60811-2-1	耐礦物油，耐燃油及耐草酸，耐堿
  EN 50305	耐臭氧

車載系統應用的防火性能:

• EN 50306-2	危險等級HL1, HL2/HL3, HL4
  DIN 5510-2	安全等級 1/2/3/4
  BS 6853	室內應用 1a, 1b, II; 室外應用 1a, 1b, II
  NF F 16-101	F0

基本防火性能:

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	單根絕緣電線( 電纜) 垂直火焰傳播測試
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束電線( 電纜) 火焰傳播測試
  EN 50268-2; IEC 61034-2; NF C 32-073 ;  NF C 20-902; NF F 16 101; VDE 0472 Teil 816	煙密度測試
  EN 50267-2-1; IEC 60754-1; NF C 32-074;  NF C 20-454; VDE 0472 Teil 815	無鹵測試
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	氣體腐蝕性測試 ( 酸度 & 傳導性 )
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指數測試
  NF F 63 808; BS6853; NF F 16 101	煙指數測試

FRL-Cat5E-4C0.5S :

• 導體截面積	標稱護套厚度	標稱外徑	標稱重量	最大導體阻抗	最大電阻不平衡	特性阻抗	傳輸阻抗	最大電容
  				20°C		@100MHz	f≤30MHz	芯線之間	芯線與屏蔽之間
  mm2	mm	mm	kg/km	Ω/km	Ω/km	Ω	mΩ/m	pF/m	pF/m
  0.5	1.2	8.3	102	40.1	1.1	100+/-5	200	65	100

FRL-Cat5E-4C22A :

• 導體截面積	標稱護套厚度	標稱外徑	標稱重量	最大導體阻抗	最大電阻不平衡	特性阻抗	傳輸阻抗	最大電容
  				20°C		@100MHz	f≤30MHz	芯線之間	芯線與屏蔽之間
  AWG	mm	mm	kg/km	Ω/km	Ω/km	Ω	mΩ/m	pF/m	pF/m
  22	1.2	7.25	81	54.4	1.1	100+/-5	200	65	100

FRL-Cat5E-4P22A :

• 導體截面積	標稱護套厚度	標稱外徑	標稱重量	最大導體阻抗	最大電阻不平衡	特性阻抗	傳輸阻抗	最大電容
  				20°C		@100MHz	f≤30MHz	芯線之間	芯線與屏蔽之間
  AWG	mm	mm	kg/km	Ω/km	Ω/km	Ω	mΩ/m	pF/m	pF/m
  22	1.2	12.6	174	54.4	1.1	100+/-5	200	65	100
