0-5V轉0-5KHz芯片/0-10V轉0-5KHz (集電極開路)
 概述:

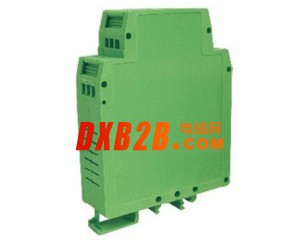

DIN11系列電壓或電流信號轉頻率信號隔離變送器使用非常方便，僅需按接線圖接好線，即可實現電壓信號或電流信號隔離轉換成標準頻率信號。
     斯瑞特科技研發的電壓或電流信號轉頻率信號隔離變送器產品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模擬信號的隔離變送，輸出一個標準的頻率信號，供PLC或其他設備檢測，或者通過光纖遠傳。該變送器采用工業級標準生產，質量可靠，轉換精度高。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。


主要特性:

>>全量程范圍內極高的線性度（非線性度<0.1%）
>>輸出信號：0-5KHz/0-10KHz/1-5KHz 等標準信號

>>隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>外形尺寸：79x106.7x25mm

>>輔助電源：5V、9V、12V、15V或24V直流單電源供電

>>精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用

>>安裝方式：DIN35導軌安裝

>>輸　　入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

產品選型表：

DIN11  IRT - V(A)□ - P□ - F□

輸入信號				供電電源		輸出信號
電壓	代碼	電流	代碼	Power	代碼		代碼
0-5V	V1	0-1mA	A1	24VDC	P1	0-5KHz (5V電壓脈沖)	F1
0-10V	V2	0-10mA	A2	12VDC	P2	0-10KHz (5V電壓脈沖)	F2
0-75mV	V3	0-20ma	A3	5VDC	P3	1-5KHz (5V電壓脈沖)	F3
0-2.5V	V4	4-20mA	A4	15VDC	P4	0-5KHz (集電極開路)	F4
0~±5V	V5	0-±10mA	A5	用戶自定義	Pu	0-10KHz (集電極開路)	F5
0-±10V	V7	0-±20mA	A6			1-5KHz (集電極開路)	F6
0-±100mV	V10	用戶自定義	Au			用戶自定義	Fu
用戶自定義	Vu

產品選型舉例：



例 1：輸入：0-±10V   輔助電源：24V  輸出：0-5KHz (集電極開路)   型號：DIN11 IRT-V7-P1-F4

應用：

>>工業現場信號隔離及變換

>>儀器儀表信號收發

>>PLC頻率計采集模擬信號

>> 4-20mA轉0-5KHz信號隔離傳輸

>>電力監控、醫療設備隔離

>>電壓或電流等模擬信號轉頻率信號

>>非電量信號變送

>>信號長線無失真傳輸

>>模擬信號數據隔離、采集和變換

通用參數：

精   度  ------- 0.1%  ,  0.2%

輸入阻抗 ------- 電壓輸入：≥ 200K

                 電流輸入：100Ω

輔助電源 ------- DC5V、9V、12V、15V、24V 或用戶自定義

功    率 ------- < 1W

溫度漂移 ------- 50ppm/℃（典型值）

負載能力 ------- 5V電壓脈沖輸出：≥ 1 kΩ

集電極開路輸出：≤ 50mA（5 ~ 30VDC）

響應時間 ------- ≤10mS

隔    離 ------- 信號輸入/輸出/輔助電源 三隔離

存儲溫度 ------- -40 ~ +85℃

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作濕度 ------- 10 ~ 90% (無凝露)

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

工作溫度 ------- -40 ~ +85℃

存儲濕度 ------- 10 ~ 95% (無凝露)
