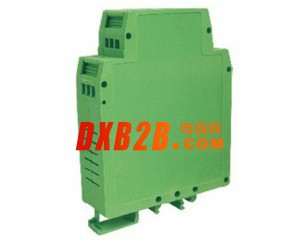

5V信號轉0-12V/12VDC供電/變送器
主要特性:
>> 轉速傳感器信號直接輸入，整形調理方波信號
>> 200mV峰值微弱信號的放大與整形
>> 正弦波、鋸齒波信號輸入，方波信號輸出
>> 不改變原波形頻率，響應速度快
>> 電源、信號：輸入/輸出 3000VDC三隔離
>> 供電電源：5V、12V、15V或24V直流單電源供電
>> 低成本、小體積，使用方便，可靠性高
>> 標準DIN35 導軌式安裝
>> 尺寸：106.7x79.025.0mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 轉速傳感器信號隔離、采集及變換
>> 汽車速度測量
>> 汽車ABS防抱死制動系統
>> 轉速信號放大與整形
>> 地線干擾抑制
>> 電機轉速監測系統
>> 速度測量與報警
>> 信號無失真變送和傳輸
產品選型表：
DIN11 IRT – S□ - P□ – O□
|
輸入信號 |
供電電源 |
輸出信號 |
|||
|
特點 |
代碼 |
Power |
代碼 |
特點 |
代碼 |
|
正負信號輸入，正弦波輸入 幅度峰峰值（VP-P）：200mV~50V |
S1 |
24VDC |
P1 |
輸出電平0-5V |
O1 |
|
單端信號輸入， 幅度峰峰值（VP-P）：5V |
S2 |
12VDC |
P2 |
輸出電平0-12V |
O2 |
|
單端信號輸入， 幅度峰峰值（VP-P）：12V |
S3 |
5VDC |
P3 |
輸出電平0-24V |
O3 |
|
單端信號輸入， 幅度峰峰值（VP-P）：24V |
S4 |
15VDC |
P4 |
集電極開路輸出 |
O4 |
|
用戶自定義 |
Su |
|
|
用戶自定義 |
Ou |
產品選型舉例：
例 1：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：24V ；輸出：0-5V電平 型號：DIN11 IRT S1-P1-O1
例 2：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：12V ；輸出：0-24V電平 型號：DIN11 IRT S1-P2-O3
例 3：輸入：0-5V電平；電源：24V ；輸出：0-24V電平 型號：DIN11 IRTS2-P1-O3
例 4：輸入：0-5V電平；電源：12V ；輸出：集電極開路輸出 型號：DIN11 IRTS2-P2-O4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN11 IRTSu-P1-Ou
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
|
隔離電壓 |
1min |
1500 |
3000 |
|
VDC |
|
|
信號輸入 |
幅值（VP-P） |
|
0.2 |
10 |
60 |
V |
|
頻率 |
|
0 |
10 |
500 |
kHz |
|
|
輸入阻抗 |
|
10 |
|
|
kΩ |
|
|
輸入電流 |
5V輸入 |
|
0.45 |
|
mA |
|
|
信號輸出 |
幅值（VP-P） |
O1:輸出電平0-5V |
|
5 |
|
V |
|
頻率 |
|
0 |
10 |
500 |
kHz |
|
|
電壓（高電平） |
O1:輸出電平0-5V |
|
5 |
|
V |
|
|
電壓（低電平） |
|
0 |
0.05 |
V |
||
|
電流（高電平） |
|
2 |
5 |
mA |
||
|
電流（低電平） |
|
2 |
8 |
mA |
||
|
電壓 |
O4:集電極開路輸出 |
|
5 |
30 |
V |
|
|
電流 |
|
3 |
10 |
mA |
||
|
響應時間 |
|
|
1500 |
|
ns |
|
|
輔助電源 |
電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC |
|
電流 |
VD=12V |
|
83 |
|
mA |
|
|
輔助電源功耗 |
|
|
1 |
|
W |
|
|
工作環境溫度 |
|
-45 |
|
85 |
℃ |
|
|
貯存溫度 |
|
-45 |
|
85 |
℃ |
|
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
PW+ |
電源正端 |
7 |
IN+ |
模擬信號輸入正端 |
|
2 |
NC |
空腳 |
8 |
IN- |
模擬信號輸入負端 |
|
3 |
GND |
電源負端 |
9 |
NC |
空腳 |
|
4 |
OUT+ |
模擬信號輸出正端 |
10 |
NC |
空腳 |
|
5 |
OUT- |
模擬信號輸出負端 |
11 |
NC |
空腳 |
|
6 |
NC |
空腳 |
12 |
NC |
空腳 |
注意事項:
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
9、產品規格更新時恕不另行通知。
保修：
本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。
版權：
如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。
