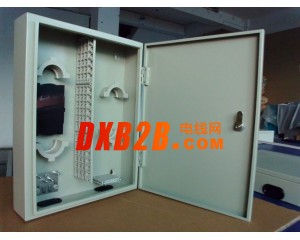

72芯光纖分纖箱概述:
本產品應用于FTTH接入系統中的終端接入環節中,特別適用于室外壁掛式或抱箍式條件下使用。
特點
適用多種使用場景：室內,室外,掛墻,掛桿,新老樓盤。
模塑箱體,安裝背板設計,造型美觀小巧,安裝方便快捷,便于大規模施工。
分路器模塊端口傾斜15°設計,走線路由順暢。
系列化插片可積木化組合,擴容方便,投資節省。
皮線光纜采用專用卡槽設計,可帶活接頭入盒,固定可靠,布放簡便效率高。
工廠化皮線尾纖,實現高質量低成本快速部署。
|
技術參數：
|
槽位數（個）
|
光分路器(微型)容量（個）
|
外形尺寸（mm）
|
|
2槽
|
1/2×4
|
1/2×8
|
1×16
|
（高）×（寬）×（深）
|
|
2
|
2
|
1
|
375×255×110
|
|
工作環境溫度
|
﹣40℃～﹢60℃
|
|
環境濕度
|
≦95%（﹢40℃）
|
|
大氣壓力
|
70kPa～106 kPa
|
|
光纜進入數量
|
1×2根（下進纜）
|
|
皮纖進入數量
|
8×2根（下進纜）
|
|
箱門開啟角度
|
180°
|
|
接地排耐電壓水平
|
≥3000V（DC）/10mA/1min
|
|
絕緣電阻
|
≥2×1020MΩ500V
|
產品特點：
|
配線光纜熔接
為方便熔接可將箱體取下操作,亦可單獨將熔接盤取下操作；
將分路器模塊旋轉框向上取出箱體,并取下光纜穿線滑塊,妥善放置；
開剝光纜,長度約1.5m,在光纜開剝處纏繞幾圈絕緣膠布,再用喉箍進行緊固；
熔接配線光纜,按圖4盤繞,操作完成后,將模塊旋轉框插入鉸鏈旋轉軸；
熔接后的SC尾纖連接器插入分路器輸入端口,如暫不開通將其停放在 “停泊區” ；
進行光纜加強芯接地,將接地線從光纜入口引出接地；
固定好光纜穿線滑塊,將箱體重新安裝于墻體背板上。
|
名稱
|
尺寸
|
|
SMC12芯
|
310*245*85
|
|
SMC16芯
|
420*350*110
|
|
SMC24芯
|
380*290*100
|
|
SMC32芯
|
420*350*160
|
|
SMC36芯
|
320*420*125
|
|
SMC48芯
|
488*388*140
|
2特點及結構說明
2.1箱體材料采用SMC材料制作,使用壽命達到20年以上
2.2雙層結構的設計,上層為光分器配線層,下層為光纖熔接層；
2.3光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性。
3主要技術參數（符合YD/T988-2007通信光纜交接箱要求）
3.1工作環境溫度：－40℃～ 60℃
3.2環境濕度：≤95％( 40℃)
3.3大氣壓力：70 kPa～106kPa
3.4光纜進入數量：1×2根（下進纜）
3.5皮纖進入數量：8×2根（下進纖）
3.6箱門開啟角度：≥180°
3.7適配器：SC/PC
3.9接地排耐電壓水平：≥3000V(DC)/10mA/1min
3.10絕緣電阻：≥2×104MΩ/500V
應用范圍
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP
光纜的引入,固定及開剝保護,光纖的熔接及保護,尾纖的儲存,跳纖的儲存及管理,光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器,波分復用器等增值模塊單元。
用于配線間和設備間光纜的端接,使用和管理。
