1.  適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

2.  模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

3.  分路器模塊端口傾斜15°設計，走線路由順暢。

4.  系列化插片可積木化組合，擴容方便，投資節省。

5.  皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

6.  工廠化皮線尾纖，實現高質量低成本快速部署。

配線光纜熔接

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在  “停泊區”  ；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

一  產品簡介:

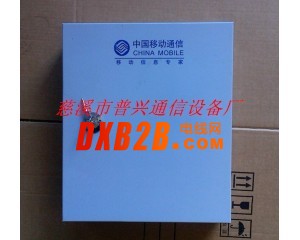

普興-1分32分纖箱，適用遇FTTH網絡  電信網絡  數據通信網絡  局域網等  ，產品由
優質工程塑料注塑成型，最大能容納安裝36芯皮線光纜，具有防紫外線  沖擊  防水等
功能，有2根光纜人口和2根光纜出口，可壁掛和抱桿安裝。

箍式條件下使用.

二  特點及結構說明:

1:箱體采用PC/ABS合徑材料制作,使用壽命達到20年以上.

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.

3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.

三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)

1:工作環境溫度:-40°C~+60°C

2:環境濕度:：≤95%（+40°C  ）

3:  大氣壓力：70Kpa~106Kpa

4:光纜進入數量:1X2根(下進纜)

5:皮纖進入數量:1X2根(下進纖)

6:箱門開啟角度:180°

7:適配器可選SC\FC\LC

8:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。

9:絕緣電阻:≥2X1000MΩ/500V

10:外型尺寸:  尺寸：380*300*100（mm)

11：重：5.5KG
