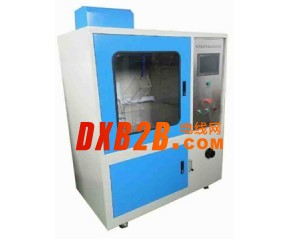

電線電纜耐電痕試驗儀-觸摸屏

設備名稱：電線電纜耐電痕試驗儀

設備型號：NLD-C

控制方式：觸摸屏

滿足標準：

       GB_T3048.7-2007電線電纜電性能試驗方法_第07部分：耐電痕試驗

產品概述：

    漏電痕跡：在規定試驗條件，固體絕緣材料在電場及電解液的聯合作用下，其表面逐漸形成的導電通路叫漏電痕跡。

    電痕化：形成漏電痕跡的過程為電痕化。

    電線電纜耐電痕試驗儀主要試驗原理是通過高壓源輸出一定的高壓，試樣在高壓和電解液的聯合作用下，判斷在幾個周期內試樣接地端的電流是否超過1A，從而判斷固體絕緣材料的絕緣性能。

    我公司生產的電線電纜耐電痕試驗儀是目前國內最領先的電線電纜耐電痕試驗設備。

產品特點：

    01、操作方式：10寸觸摸屏顯示并操作控制。

    02、控制方式：核心控制部件采用西門子PLC，抗干擾性強，測量精度高，性能穩定，安全可靠。

    03、數據采集：光電隔離數據采集電壓和電流，數據可靠，抗干擾

    04、升壓方式：手動升壓

    05、實驗周期：可以根據實驗需求設定噴霧周期

    06、流量控制：有流量表可以對實驗過程的腐蝕液流量進行控制。

    07、腐蝕液更換：在實驗過程中對腐蝕液可以循環利用，如果需要更換腐蝕液有專用釋放接口，   直接排出即可。

    08、試驗氣體：在實驗過程中如果產品實驗氣體或有異味可以通過排風扇排除。

    09、實驗照明：有專用實驗照明燈，可以根據實驗需求控制。

    10、試驗報警：在超過1A的電流或者達到實驗時間后，蜂鳴器報警

    11、報警時間：可以自由設定蜂鳴報警時間。

    12、防滴漏導槽：試驗過程中液體滴落在導槽內，不外漏

    13、45度導向槽：噴霧頭與導向槽平行，使噴霧頭始終保持在45度。

技術參數：

    01、輸入電壓：AC-220V

    02、輸出電壓：AC-0-5KV

    03、電器容量：7KVA

    04、電壓試驗精度：＜2％

    05、高壓側輸出電流：＞1A

    06、高壓側輸出電流：＞250MA時，最大電壓降＜5%

    07、電流測量精度：＜1%

    08、噴霧噴程：＞1M

    09、噴頭距離地面距離：＞600CM

    10、噴頭距離試樣距離：＞500CM

    11、噴頭軸線與試樣軸線呈45度角

    12、試樣處的噴霧速度：3M/S

    13、噴霧量為：0.5mm/min

    14、標準噴霧周期：噴霧10S，間歇20S



試樣制備：

       01、試樣長度：＞150MM

       02、沿試樣軸線方向垂直切除一端上的絕緣約20MM，露出導體

       03、在離試樣絕緣刀口100MM處，垂直于試樣軸線繞上直徑約1MM的裸銅線（2-3）圈

       04、試樣的另一端應進行適當的絕緣處理，或采用增大試樣長度的方式，以防在實驗過程中附著試驗液體后引起放電。

試驗結果及評定：

在產品標準中規定的噴霧周期數內，試樣無下列任一情況者應認為試驗合格：

      01、表面燃燒

      02、在高壓電極和接地電極之間形成連續的電弧

      03、表面泄露電流超過產品標準的規定值

      04、因絕緣局部受腐蝕面引起的試樣擊穿。



設備配置：

序號	名稱	數量	備注
01	主機	1臺	中國
02	7KVA變壓器	1臺	中國
03	調壓器	1臺	中國
04	10寸觸摸屏	1臺	中國
05	PLC模塊	1個	德國
06	電流采集模塊	1個	日本
07	電壓采集模塊	1個	日本
08	排風扇	1個	臺灣
09	流量計	1個	中國
10	水泵	1個	中國
11	試樣夾具	1個	中國
12	防腐蝕液體槽	1個	中國
