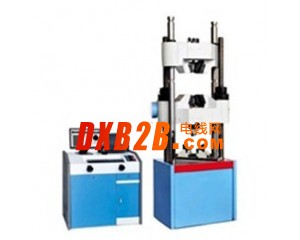

WEW-B系列微機屏顯式液壓萬能試驗機

主要用途

WEW-B系列微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

   本機由雙立柱雙絲杠油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。

性能特點：

1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。

2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

3、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。

4、對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

5、實驗數據（試驗力、位移、變形、時間）和試驗曲線隨試驗過程實時屏幕顯示。

6、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間曲線上找到試驗結果的相關對應點。

7、實驗結束后試樣信息、實驗數據、試驗曲線等自動存儲。

8、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式

9、當負荷超過滿量程的2%-5%時自動過載保護停機

10、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄

11、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

產品型號	WEW-100B	WEW-300B	WEW-600B			WEW-1000B
主機結構形式	雙立柱雙絲杠油缸下置式結構
最大試驗力	100 kN	300 kN	600 kN			1000 kN
試驗機級別	1級
試驗力測量范圍	2%-100%
力分辨率	1/300000
變形測量裝置	電子式引伸計
變形示值 相對誤差	≦示值的±0.5%
位移測量裝置	拉線式光電編碼器
位移示值 相對誤差	≦示值的±1%
位移分辨力	0.01mm
活塞最大移動速度	70（mm/min）
橫梁調整速度	120（mm/min）
活塞最大行程	250mm
控制方式	手動加載
有效拉伸空間	650mm
有效壓縮空間	550mm
立柱間距	540mm	540mm		540	650mm
夾緊方式	液壓自動夾緊
圓試樣夾持直徑	φ6-φ26mm	φ6-φ26mm	φ13-φ40mm			φ13-φ40mm
扁試樣夾持厚度	0-15mm	0-15mm	0-15mm			0-30mm
扁試樣夾持寬度	70mm	70mm	75mm			75mm
上下壓盤尺寸	φ160/204*204mm（選配）
彎曲支輥間距	600 mm
彎曲支輥寬度	140mm
安全保護裝置	機械限位保護和軟件過載保護
主機外形尺寸（mm）	810×560×2050	810×560×2050	830×580×2150			10600×660×2450
主機電源	0.55KW	0.55KW	0.55KW			0.75KW
油源控制柜外形尺寸（mm）	960×630×900	960×630×900	960×630×900			960×630×900
控制柜電源	1.5 KW	1.5	1.5			1.5
主機機重量	1500kg	1800kg	2100kg			2800kg

設備配置：
1. 雙立柱雙絲杠油缸下置式主機一臺；
2. 琴式油源控制柜一套：
3. 油泵采用意大利“馬祖奇”進口齒輪嚙合泵；
4. 電機采用“皖南”電機；
5. 加緊裝置換向閥采用“力士樂”三位四通電磁閥；
6.采用“力士樂”溢流閥；
7. 其它主要部件采用“黎明液壓”；²8. 琴式油源控制柜殼體采用全噴塑處理；
8. 高精度壓力傳感器一支；
9. 高精度位移測量裝置一套；
10.北京鋼鐵研究院高精度YYU15/50電子式引伸計一支；
11. 試驗機輔具配置:
12. 液壓自動夾具裝置一套；
13. 拉伸輔具一套含：
14. 圓試樣鉗口：Φ6～Φ13mm、Φ13～Φ26mm各一付；
15. 扁試樣夾具：0～15mm一付；
16. 壓縮輔具一套：
17.上下壓盤尺寸：Φ160mm或204×204mm（選配）；
18. 三點式彎曲輔具一套：
19. 彎曲支輥間距：30～600mm；
20. 彎曲支輥寬度：140mm；
21. 彎曲支輥上下直徑：3×Φ30mm（標配）；
22.計算機一臺；
23. 噴墨打印機一臺；
24.WINDOWS操作環境下的HST試驗機專用高性能測試軟件一套；
25. AD800全數字數據測控采集系統一套。
