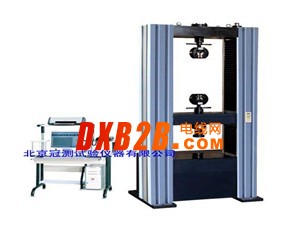

設備名稱：電子萬能試驗機

設備型號：WDS-100

設備結構：門式雙柱

滿足標準：GB/T228-2002  GB/T7314-2005 GB/T14452-1993 GB/T8653-1988  GB1040，GB1041  GB9341, GB8804, GB16491、ISO、ASTM、JIS、DIN等要求

適用范圍：主要用于材料的拉伸，壓縮，彎曲，剪切，剝離，撕裂等試驗；

一、產品性能特點

微機控制電子萬能試驗機采用先進設計理念，外形美觀、操作方便、性能穩定可靠。計算機通過我公司研制的全數字控制系統（PCI卡、、直接控制交流伺服調速系統及交流伺服電機轉動，交流伺服電機轉速經減速系統減速后傳遞給精密滾珠絲杠副實現橫梁上升、下降、試驗等動作，完成試樣的拉伸、壓縮等力學性能試驗。

試驗機專業軟件實現自動求取彈性模量、屈服強度、抗拉強度、斷裂強度、試樣延伸率、減震系統的剛度、定力求變形、定變形求力等數據和指標，可滿足恒位移、恒應力、恒變形的閉環控制方式、試驗過程可標準要求編程控制。計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

二、 主要技術指標

01、最大試驗力：0-100KN

02、準確度等級: 1級

03、試驗力示值允許誤差極限：示值的±1%以內

04、負荷測量范圍：滿量程的2%～100%FS

05、試驗力示值分辨率：最大試驗力的1/200000

06、變形測量范圍：2-100%FS

07、變形示值誤差極限：示值的±0.5%以內

08、變形分辨力：最大變形量的1/200000

09、位移示值極限誤差：示值的±0.5%以內

10、位移分辨率：0.01mm

11、恒位移控制調節精度：速率<0.1%FS時，為±2%設定值以內；速率>0.1%FS時，為±0.5%/±1%設定值以內。

12、位移速度調節范圍：0.05-300mm/min

13、位移速率控制精度：速率<1mm/min時，設定值的±1%以內,速率≥1mm/min時，設定值的±0.5%以內

14、有效拉伸空間距離：700mm

15、設備主機外形尺寸：長×寬×高=850×650×1900（mm）

16、軟件及用戶界面：WINDOWSXP操作環境下的軟件和交互式人機對話操作界面

17、供電電源：220V，50Hz、1000W

三、功能介紹

01、自動停機：試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置、

02、自動換檔：根據試驗力大小自動切換到適當的量程，以確保測量數據的準確性

03、條件模塊：試驗條件和試樣原始數據可以建立自己的標準模塊的形式存儲；方便用戶的調用和查看，節省試驗時間

04、自動變速：試驗過程的位移速度或加載速度可按預先編制、設定的程序自動完成也可手動改變

05、自動程制：根據試驗要求，用戶可方便的建立自己的試驗模板（方法、，便于二次調用，可實現試驗加載速度、應力、應變的閉環試驗控制

06、自動保存：試驗結束，試驗數據和曲線計算機自動保存，杜絕因忘記存盤而引起的數據丟失

07、測試過程：試驗過程及測量、顯示、分析等均由微機完成

08、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗

09、試驗軟件：中文Windows用戶界面，操作簡便

10、顯示方式：數據與曲線隨試驗過程動態顯示

11、曲線遍歷：試驗完成后，可對曲線進行放大再分析，用鼠標查到試驗曲線上各點對應的數據

12、試驗報告：可根據用戶要求進行編輯打印

13、限位保護：具有程控和機械兩級限位保護

14、過載保護：當負荷超過額定值3～5%時，自動停機

15、報告顯示：自動和人工兩種模式求取各種試驗結果，自動形成報表，使數據分析過程變的簡單，便于用戶

16、添加試驗方法：用戶可跟據試驗要求，添加試驗方法



四、 試驗機主機配置

01、高強度主機一臺（門式框架結構）

02、高精度光電編碼器一只

03、交流伺服調速系統及交流伺服調速電機各一套

04、高精密滾珠絲杠副兩套

05、高精度圓弧同步減速系統一套

06、高精度傳感器一支

07、專用拉伸輔具一套

08、聯想計算機一臺

09、HP彩色噴墨打印機一臺

10、AD800萬能試驗卡一套

11、WINDOWS98/2000/XP操作環境下的MaxTest試驗機專用軟件一套

五  設備型號:

 WDS-100KN
     WDS-200KN

   WDS-300KN
