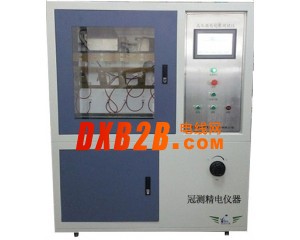

觸摸屏控制-高壓漏電起痕試驗儀

（NLD-AI型）

滿足標準：

 GB/T6553-2003 及 IEC60581：1984

《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》

產品概述：

高電壓起痕試驗儀適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。

產品特點：

1、 本儀器支持5路試樣同時進行試驗，每路都有獨立的控制系統進行控制

2、 本儀器核心控制系統由西門子PLC控制，通過光電隔離方式進行采集電壓和電流，有效解決抗干擾問題使數據采集保持穩定

3、 本儀器顯示部分是9寸觸摸屏，操作方便，數據顯示直觀，能夠實時顯示每個試樣的泄露電流

4、 可以自由設定泄露電流數值，當實驗中的電流超過設定電流值時，能夠提示報警，并切斷高壓電源，并不影響其它試樣繼續做試驗

5、 滴液流量大小可根據實際需求自由設定

6、  通過手動旋鈕順時針調到指定試驗電壓。

7、 可以手動自由設定試驗時間

8、 本儀器具有排風和照明功能

技術參數：

1、供電電源：220V

2、電源功率：5KVA

3、試驗電壓：100V-6000V AC

4、試驗電壓壓降：≤5%

5、時間設定：可自由設定

6、電極間距：（50±0.5）mm

7、電極材料：不銹鋼

8、試樣數量：5個

9、滴液大小：可根據需求自由設定

10、短路要求：短路電流≥60mA 持續 2S

11、滴液時間間隔：可根據需求自由設定

12、       濾紙尺寸： 按照標準尺寸要求制做，濾紙厚度為 0.15 -0.17mm；

13、       箱體內容積：≥ 0.75立方米，帶玻璃觀察門（可根據要求定做）



設備配置：

1、 主機一臺

2、 變壓器1臺

3、 調壓器1臺

4、 高壓電阻1KΩ-5個

5、 高壓電阻10 KΩ -5個

6、 高壓電阻22 KΩ -5個

7、 高壓電阻33 KΩ -5個

8、 9寸觸摸屏1個

9、 精密滴液裝置1套

10、             標準電極一套

11、             控制系統一套

12、             高壓切斷裝置5套

13、             電壓采集裝置：1套

14、             電流采集裝置：5套

15、             排風扇1個

16、             照明燈1個
