一、概述

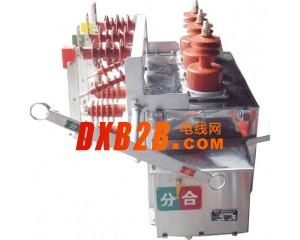

    ZW12-12系列戶外高壓真空斷路器是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A,
額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、
過載電流、短路電流，對電網進行切換和保護。
　　斷路器可根據用戶需要配裝隔離開關，產品內部可裝設電壓互感器作為操作電源用。
　　斷路器整體結構為本相共箱式，殼體密封，內部采用復合絕緣結構，具有抗凝露、抗污穢的特點，
絕緣水平高。
    ZW12-12戶外柱上真空斷路器是由ZW10-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分
段開關使用。
　　本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
二、使用環境條件
　　1、周圍空氣溫度：上限+40度，下限—40度；
　　2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
　　3、風壓：不超過700Pa(相當于風速34m／s)；
　　4、地震烈度：不超過8度；
　　5、污穢等級：Ⅳ級；
　　6、最大日溫差：不超過25度；
　　7、相對濕度：日平均不大于95％，月平均不大于90％
　　8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
三、型號及含義

四、主要技術參數

五、外形及安裝尺寸

六、訂貨須知
　　1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；
　　2、額定操作電壓及儲能電動機額定電壓；
　　3、所配電流互感器電流比及準確級次；
　　4、箱體外殼的材質及顏色；
　　5、若有其他特殊要求，訂貨時協商。
