一、概述

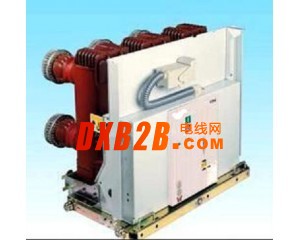

◆VD4-12型戶內交流高壓真空斷路器是三相交流50Hz,額定電壓12kV戶內中壓固封式真空斷路器，應用于中壓電力配電系統中，起分合負荷電流、過載電流及短路電流之用。可供電網設備、電廠、石化、冶金、工礦企業設備、變電站、城市基礎設施建設(如地鐵、機場、樓宇等項目)。
◆VD4-12型戶內交流高壓真空斷路器是戶內鎧裝式空氣絕緣開關柜（KYN96-12，KYN28-12）的理想配套產品。
◆適用于頻繁操作場所或多次開斷短路電源的場所，具有可靠聯鎖功能。
◆執行標準：
GB1984-2003《交流高壓斷路器》
GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
JB/T3855-2008 《高壓交流真空斷路器》
DL403-91，《12-35KV戶內交流高壓斷路器訂貨技術條件》
◆特點：采用彈簧操動機構、斷路器本體一體式設計，既可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。
◆安裝方式：手車式、固定式
二、型號定義

三、使用條件
◆周圍空氣溫度：上限+40度，下限-40度；
◆海拔：≤2000m；
◆風壓：不超過700Pa（相當于風速34m/s）；
◆地震烈度：不超過8度；
◆污穢等級：Ⅳ級；
◆最大日溫差：不超過25度；
◆相對濕度：日平均不大于95%，月平均不大于90%；
◆無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
四、產品優點
◆VD4-12是第二代套筒式斷路器的更新?lián)Q代產品，其極柱采用原裝進口樹脂通過自動壓力凝膠工藝（APG）,將真空滅弧室每一相上下觸臂的連接端子直接固封在環氧樹脂里（即固體絕緣）；
◆避免第一代采用空氣絕緣子懸臂式真空斷路器易于運輸及安裝過程中意外機械碰撞造成真空滅弧室漏氣或破損等特點；
◆避免第二代產品應用復合絕緣的環氧樹脂套筒半包容或全包容式真空斷路器的真空滅弧室陶瓷外殼表面，由于靜電吸附灰塵的作用，造成其表面外絕緣在導電塵埃、腐蝕性氣體、潮濕、高海拔或小動物浸入而引起絕緣水平降低，進而造成產品在分閘、合閘狀態下真空滅弧室顏面閃絡事故隱患。
◆VD4-12型戶內交流高壓真空斷路器是免維護，環保產品。
五、主要技術參數

六、訂貨須知：
1、訂購時應注明額定電流、額定短路開斷電流；
2、手車式或固定式。
