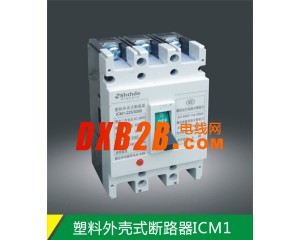

香港施耐德ICM1塑料外殼式斷路器適用范圍：ICM1系列塑料外殼式斷路器（以下簡稱斷路器）是本公司綜合采用國際先進技術設計開發的新型斷路器之一。

施耐德香港有限公司ICM1塑料外殼式斷路器額定絕緣電壓至800V（63型為500V），適用于交流50Hz或60Hz，ICM1塑料外殼式斷路額定工作電壓到690V，額定工作電流從6A到1250A的配電網絡電路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分斷路、飛弧短（或無飛弧）等特點，是用戶使用的理想產品。斷路器垂直安裝（即豎裝），亦可水平安裝（橫裝）。具有隔離功能。

香港施耐德ICM1塑料外殼式斷路器本產品符合GB14048.2標準。

用途代號：配電用斷路器無代號；保護電動機用斷路器以2表示，配電用斷路器的瞬時動作特性整定為8In±20%，電動機保護用斷路器瞬時動作特性整定為12In±20%。

操作方式代號：手柄直接操作無代號；電動操作用P表示；轉動手柄用Z表示

分斷能力特征代號：S-標準型；H-較高型；R-限流型

四極產品中性極（N極）的形式分四種

A型N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；

B型N極不安裝過電流脫扣元件，且N極與其它三極一起合分；（N極先合后分）；

C型N極安裝過電流脫扣元件，且N極與其它三極一起合分；（N極先合后分）；

D型N極安裝過電流脫扣元件，且N極始終，不與其它三極一起合分。

香港施耐德ICM1塑料外殼式斷路器 分類

按斷路器的分斷能力分：標準型（S型）較高型（H型）限流型（R型）

按斷路器的接線方式分：板前接 線板后接 線插入式

按操作方式分：手柄直接操作 轉動手柄操作 電動操作

按極數分：二極 三極 四極

香港施耐德ICM1塑料外殼式斷路器 主要技術參數

額定絕緣電壓（V）：400V/690V

額定工作電壓（V）：400V/690V

額定電流（A）：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、700A、800A

極數：3極；4極。

型號：ICM1-63、ICM1-100、ICM1-225、ICM1-400、ICM1-630、ICM1-800

香港施耐德ICM1塑料外殼式斷路器 欠電壓脫扣器

當電壓下降（甚至緩慢下降）到額定電壓的70%和35%范圍內，欠電壓脫扣器應動作；欠電壓脫扣器在電源電壓低于脫扣器電壓的35%時，欠電壓脫扣器應能防止斷路器閉合；電源電壓等于或大于85%時，應能保證斷路器閉合。

特別提醒：裝有欠電壓脫扣器的斷路器，只有在欠電壓通以額定電壓的情況下，斷路器才能正常分合閘。

額定值

代號         A2       A4        D1        D2

電壓規格     AC230V AC400V   DC110V   DC220V

額定頻率   50Hz       50Hz

分勵脫扣器

在70%~110%的額定電壓下斷路器能可靠斷開。

額定值

代號         A2       A4        D1        D2        D3

電壓規格     AC230V AC400V   DC110V   DC220V    D24V

額定頻率    50Hz      50Hz

注：電壓規格選用DC24V時，額定電流達到5A±10%。

ICM1系列塑料外殼式斷路器欠電壓脫扣器接線圖

ICM1系列塑料外殼式斷路器分勵脫扣器接線圖

7.1.3 輔助觸頭和報警觸頭

殼架等級 　 約定發熱電流Ith A     AC400V時的額定電流Ie A    DC230V時的管理Ie A

Inm≤225A    3                                       0.26                                         0.14

Inm≥400A    6                                       3                                              0.2

a.輔助觸頭

斷路器在“分”位置時

斷路器在“合”位置時

b.報警觸頭

斷路器正常合分時、報警觸頭不動作、只有在自由脫扣（或故障跳閘）后報警，觸頭才改變原始位置，即常開變閉合、常閉變打開。待斷路器再扣后，報警觸頭恢復原始狀態。

斷路器在“分”“合”位置時的狀態

斷路器在自由脫扣（報警）時的狀態

香港施耐德ICM1塑料外殼式斷路器 外形及安裝尺寸

ICM1塑殼斷路器外形尺寸(長×寬×高)：

ICM1-100L/3300（4300）：150×92（122）×86（H、M型：104）；

ICM1-225 L/3300（4300）：165×107（142）×110（H、M型：127）；

ICM1-400 L/3300（4300）：150×150（198）×155（H、M型：146.5）；

ICM1-630 L/330（4300）0：270×182（240）×160（H型：155）；

ICM1塑殼斷路器安裝尺寸(長×寬×直徑)：

ICM1-100L/3300（4300）：129×30（60）×Φ5；

ICM1-225 L/3300（4300）：126×35（70）×Φ5；

ICM1-400 L/3300（4300）：194×44（94）×Φ7；

ICM1-630 L/330（4300）0：200×58（116）×Φ7；

配貨順知：

殼架等級額定電流代號 63A、100A、255A、400A、630A、800A、1250A

分斷能力特征代號   一般型無代號 S標準型 H較高型 R限流型

操作方式代號   手柄直接操作無代號 P電動操作 Z轉動手柄操作

極數 2兩極 3三極 4四極

脫扣器名稱 2電磁式脫扣器   3復式脫扣器

附件   00無附件08報警觸頭10分勵脫扣器 20 輔助觸頭30欠電壓脫扣器40分勵脫扣器、輔助觸頭 50分勵脫扣器、欠電壓脫扣器 60二組輔助觸頭70、欠電壓脫扣器18分勵脫扣器、輔助觸頭28輔助觸頭、報警觸頭38欠電壓脫扣器、48分勵脫扣器、輔助觸頭、報警觸頭58分勵脫扣器、欠電壓脫扣器、報警觸頭68二組輔助觸頭、報警觸頭78輔助觸頭、欠電壓脫扣器、報警觸頭

用途 配電用無代號2電動機保護

額定電流 （A） 6、10、16、20、25、32、40、50、63、80、100、125、160、180、200、225、250、315、350、400、500、630、700、800、1000、1250

例：ICM1-100SP/33102 表示ICM1型塑料外殼式斷路器，殼架等級電流100A，分斷能力為標準型，電動操作，3極，復式脫扣器，帶分勵脫扣器，用于保護電動機。
