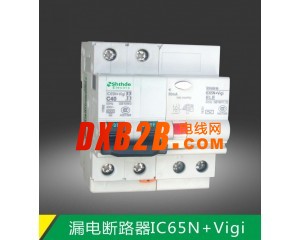

施耐德香港有限公司小型斷路器IC65Vigi、IEA9R功能

電子式剩余電流動作保護附件與IC65斷路器拼裝適用，可實現：

-對間接接觸提供人身保護

-對直接接觸提供補充人身保護

-對電子元件較多的電氣設備的絕緣故障提供保護（故障電流含有脈動直流分量）

技術參數

*額定電壓：AC230/400V，+10%,……-15%

*額定電流：In≤40A, In≤63A

*額定剩余動作電流：30mA，100mA，300mA

*脫扣指示: Vigi附件操作柄上有紅色剩余電流動作脫指示

*“G”提供工頻過壓保護功能：AC285±5V

手動控制：手柄允許兩種復位模式

1：斷路器和剩余電流動作裝置同時復位。

2：斷路器和剩余電流動作裝置分別復位，剩余電流動作附件先復位，斷路器后復位

*防止暫態地電壓（閃電，電網操作等）引起的誤操作

*接線

剩余電流動作附件可接25mm²多股軟線或35mm²單股硬線

電流等級    螺釘    額定扭矩    極限扭矩 國家標準額定扭矩

6-32         M6.5       3.5           5.6         3.5

40-63       M6.5       3.5           5.6         3.5

注意：In≤40A的Vigi剩余電流動作附件為防誤配設計，防止它與額定電流大于40A的IC65斷路器拼裝。

*AC類剩余電流動作保護附件對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣。

額定電流：40A、40（G）A、63A、63（G）A。

1P+N寬度：36mm

3P、4P寬度：63mm
