1適用范圍

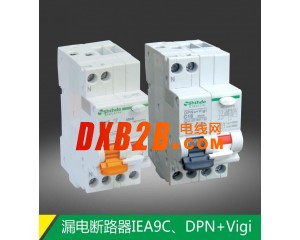

香港施耐德IDPNa+VIGI剩余電流動作斷路器（以下簡稱剩余電流斷路器）主要適用于交流50Hz或60Hz,額定電壓230V，額定電流至32A的電路中，作為人身觸電、設備漏電保護之用，并且有過載、短路保護功能，也可以在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用于工業和商業的照明配電系統，當需要時可以增加過電壓保護功能，過壓保護額定值Uvo=280V。

產品符合GB16917.1、IEC61009-1標準。

3施耐德香港有限公司IDPNa+VIGI剩余電流動作斷路器主要參數及技術性能

香港施耐德IDPNa+VIGI剩余電流動作斷路器分類：

按額定電流分： 6A、10A、16A、20A、25A、32A；

按極數為帶一個保護極的二極斷路器（1P+N）；

瞬時脫扣器的型式為.C型（5In~10In）

施耐德香港有限公司IDPNa+VIGI剩余電流動作斷路器主要技術參數

殼架等級額定電流（A） 極數   額定電流（A）        額定電壓（V） 運行短路能力（A）

32                      1P+N   6、10、16、20、25、32    230             4500

3.2.2時間—電流動作特性

序號 脫扣器額定電流In 起始狀態   試驗電流   規定時間表 預期結果表明 試驗環境溫度 備注

a                                   冷態              1.13In            t≥1h            不脫扣         電流在5s內穩定

b                                    緊接著a項試驗后進行1.45 In  t＜1h       脫扣                     地上升至規定值

c      ≤32A              冷態         2.55 In      1s＜t＜60s   脫扣       30℃~35℃

d                          冷態         5 In         t≥0.1s     不脫扣                  通過閉合輔助

e                          冷態         10 In        t＜0.1s     脫扣            開關接通電流

3.2.3剩余電流保護特性：

a.額定剩余動作電流I△n：0.03A；

b.額定剩余不動作電流I△no：0.015A；

c.額定剩余接通和分斷能力I△m：500A；

d.剩余電流動作的分斷時間

In I△n   剩余電流（I△）等于下列值時的分斷時間（s）

A      A       I△n    2 I△n       5 I△n       500A

6~32   0.03     0.1     0.08        0.04       0.04

3.2.4 過電壓保護：Uvo=280V±5%(需要時)。

3.2.5機械電氣壽命：剩余電流動作斷路器能隨4000次操作循環，其中電氣壽命為2000次。

3.2.6接線：剩余電流動作斷路器使用時參照以下選取銅導線截面積。

額定電流In（A）      In≤6 6＜In≤13 13＜In≤20   20＜In≤25   25＜In≤32

導線截面積S(mm²)            1     1.5        2.5           4             6

3.2.7脫扣特性曲線。

4結構特點

4.1 產品體積小，結構緊湊，價格比優于同類產品。

4.2 產品殼體和部分功能件均采用高阻燃、耐高溫、而沖擊塑料制成。

4.3 產品直接帶零線安裝，避免零線接線錯誤潛在的觸電危險。

4.4產品采用最新電路設計和高性能元件，在沖擊電流和浪涌過電壓時，具有較強的承受能力，不引起誤動作。

4.5 產品采用導軌安裝，方便省時。

6 訂貨須知

6.1 產品型號和名稱，如IDPNa+VIGI剩余電流動作斷路器。

6.2 瞬時脫扣型式和額定電流，如C20A（照明保護型額定電流20A）。

6.3 訂貨數量，如500臺；

6.4 訂貨舉例：IDPNa+VIGI剩余電流動作斷路器C20A，500臺。
