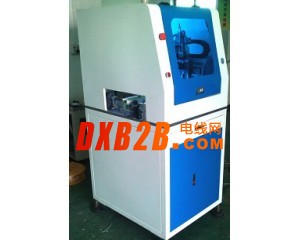

全自動PCB貼標機 Labeling Machine
| 一、設備清單（配置） |
| 1、Hardware（硬件） |
| CCD |
1/3 sony 540線系列CCD |
| 導軌 |
HWIN 進口直線導軌 |
| 電機 |
Panasomic MINS-A5T/YIXIN系列伺服 |
| 運動控制卡 |
HFX PCI-9014 |
| 轉接卡 |
HT-B01型 |
| 工控主機 |
RMC-8401/6113LP4/300ATX/8651VNA/P42.8G2CPU(S)/2G DDR/500G |
| 顯示器 |
Bewinpos 12寸LED顯示器 |
| 2、軟件 |
| 控制系統 |
自助研發控制系統 |
| 操作系統 |
中文windows |
| 編程 |
在線方式 |
| 視覺系統 |
像素計算型高精度CCD視覺定位校正系統 |
|
| 二、貼標機性能指標 |
| Overall(概述） |
Utilities |
| 設備尺寸（mm） |
750*900*1500 |
Power（功率） |
950W ac220v |
| 重量 |
130kG |
Air supply （氣壓） |
5KG/cm2 |
| 底腳可調高度 |
60~110mm |
Programming(程序） |
| 各軸最大工作范圍 |
400mm*450mm |
編程方式 |
在線編程 |
| Work station |
編程功能 |
第一點、第二點、第三點 |
| 板的定位方式 |
氣缸定位、視覺校正 |
程序存儲 |
根據需要選擇存儲位置 |
| 置板方式 |
人工放置、流水線放置 |
配置編程 |
CCDcomputar系列高像素彩色CCD |
| 貼標的最大尺寸 |
350mm*400mm |
Operation Monitors |
| 取標方式 |
真空吸取 |
三色燈 |
高亮度三色燈監事及其的各種工作狀態 |
| 真空 |
SMC真空檢測 |
馬達過熱檢測 |
具有過熱、過載、低電壓等保護工作 |
| Souting capability |
Iv safety |
| 貼標速度 |
2S/點 |
工作范圍保護罩 |
采用四面密封保護方式 |
| 最大移動速度 |
1000mm/s |
緊急停止按鈕 |
左邊 |
| 貼標重復精度 |
±0.2mm |
三、功能特點
1、配置高像素CCD放大鏡頭，輔助程序示教及編程功能，精度更高更精確，圖像更清晰。方便區塊程序和單步程序編輯及修改
2、智能控制，自動MARK點定位矯正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，貼標精度更高；
3、調整簡單，設計10個取標位自由調整取標位置，不同產品之間的轉換變得簡單、省時
4、應用靈活、可離線生產或接流水線生產，生產現場布局簡單；
5、功能強大，具有故障報警功能、生產計數功能、參數設置保護功能、方便生產管理；
6、透明的安全門設計，使加工過程一目了然，有急停預防加工時意外發生，提供一個安全的操作環境；
四、工作原理
核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過系統處理后，在適當時刻送出標簽貼附在產品設定的位置上，一張標簽的貼服動作完成。
五、操作過程：放產品（可接流水線）→ 產品輸送（自動實現）→ 產品糾正（自動實現）→ 產品檢測（自動實現）→ 貼標（自動實現）→ 收集已貼標產品。
