| 1、MLF-F01設備清單（配置） | |||
| 1、Hardware(硬件） | |||
| 主軸 | 星辰主軸及變頻器/NSK進口主軸（供客戶選配） | ||
| CCD | 1/3 SONY 540線CCD | ||
| 鏡頭 | CCTV-540 | ||
| 絲桿/導軌 | TBI進口精密研磨滾珠絲桿、直線加寬導軌 | ||
| 伺服電機 | Panasomic MINS-A5T/YIXIN數控 系列伺服電機 | ||
| 運動控制卡 | HFC PCI-9074 | ||
| 靜電消除器 | STATIC-ST401A系列選配 | ||
| 工控主機 | 工控主機（RMC-8401/6113LP4/300ATX/8651VNA/P42.8G 2GCPU(S)/1G DDR/80G/CD-ROM | ||
| 顯示器 | AOC/DELL 液晶LCD17"顯示器和Logitech mouse/雙飛燕mouse | ||
| 2、sctware(軟件） | |||
| 控制系統 | Windows XP Professional(Service3,v.3244) | ||
| 操作界面 | 中文Windows XP | ||
| 編程 | 在線方式 | ||
| 視覺系統 | 像素計算型高精度CCD視覺定位校正系統（自主開發） | ||
| 控制軟件 | MLF NO:2.35 | ||

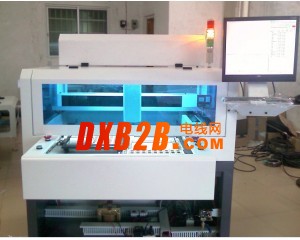

| PCB分板機MLF-F01性能指標 | |||
| Overall(概述） | Programming(程序） | ||
| 設備尺寸 | 1220mm*1450mm*1420mm | 編程方式 | 在線編程 |
| 重量 | 550KG | 編輯功能 | 直線、斜線、圓弧、圓 |
| 底腳可調高度 | 60～110mm | 程序存儲 | 根據需要選擇存儲位置 |
| Manipulator | 配置編程CCD | CCTV-540 | |
| 操縱馬達重復精度 | 0.001 | 過濾器設定 | 每次加工停止，自動振打清潔濾袋，并將粉塵集中到集塵箱 |
| 各軸最大工作范圍 | 680mm*360mm*50mm | ||
| Work station(工作臺） | Operation Monitors | ||
| 板的定位方式 | 治具定位、萬能頂針定位、視覺校正 | 三色燈 | 高亮度三色燈監視機器的各種工作狀態 |
| 上下板方式 | 左右工作臺自動進料，氣缸推動 | ||
| 分析最大尺寸 | 322mm*322mm | 工具好壞檢測 | 刀具壽命自動檢測，使用時間檢測 |
| 板最大厚度 | 5mm | 馬達過熱檢測 | 具有過熱、過載、低電壓等保護功能 |
| Fixturing(夾具） | 伺服過載檢測 | 具有過載、線路是否正常、低電壓等保護功能 | |
| 剛性夾具 | 萬能頂針（金屬）和專用防靜電治具 | ||
| Spindle Motor(主軸） | 工具壽命跟蹤 | 刀具壽命自動檢測 | |
| 功率 | 400W | 分析機計數 | 分析型號、分析計數、多樣化的計數方式 |
| 最大轉速 | 40000rpm/min | ||
| 冷卻方式 | 自然冷 | 機器報錯記錄 | 軟件自動記憶機器所有報警記錄 |
| 更換工具方式 | 專用板手更換 | III.Accuracy | |
| Routing capability | 軸位置精度 | 0.001mm | |
| 最大切割速度 | 100mm/s | 分析精度 | 0.01mm |
| 最大移動速度 | 300mm/s | IV.Safety | |
| 切割重復精度 | 0.02 | 工作范圍保護罩 | 采用四面密封保護方式 |
| Vacuum System | 門的互鎖 保護傳感器 |
前后安全門微動開關感應（選配） | |
| 過濾系統功率 | 2.2KW380V電機 | ||
| 過濾器 | 獨立式 | 緊急停止按鈕 | 左右工作臺 |
| Utilities | 視覺PCB分板機它取代了人工分板， 提高產品質量，減少報廢率 |
||
| power(功率） | 4.5KW380V | ||
| Air supply(氣壓） | 4.5kg/cm2 | ||
