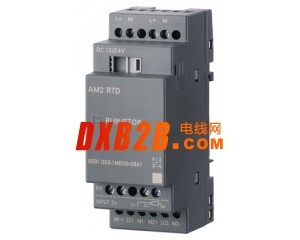

LOGO! AM2 RTD 擴展 模塊，PU： DC 12/24V，2AI，-50 ... +200℃，PT100/1000
|
6ED1 055-1MA00-0BA0
|
6ED1 055-1MD00-0BA1
|
|
供電電壓
|
|
|
|
12 V DC
|
√
|
√；10.8 ～ 28.8 V DC
|
|
24 V DC
|
√
|
√；10.8 ～ 28.8 V DC
|
|
模擬量輸入
|
|
|
|
模擬量輸入點數
|
2
|
2；2 或 3 線制連接
|
|
輸入范圍
|
|
|
|
|
√
|
|
|
|
√
|
|
|
|
|
√；對于 PT100/PT1000 傳感器
|
|
輸入范圍(額定值)，電壓
|
|
|
|
|
√
|
|
|
輸入范圍(額定值)，電流
|
|
|
|
|
√
|
|
|
EMC
|
|
|
|
射頻干擾輻射符合 EN 55,011
|
|
|
- 射頻干擾輻射符合 EN 55 011（限制等級 B）
|
√
|
√；無線電干擾抑制，符合標準 EN55011, Limit Value Class B
|
|
環境條件
|
|
|
|
工作溫度
|
|
|
|
|
0 °C
|
0 °C
|
|
|
55 °C
|
55 °C
|
|
防護等級
|
|
|
|
IP20
|
√
|
√
|
|
標準與認證
|
|
|
|
CSA 認證
|
√
|
√；C22.2 Number 142
|
|
UL 認證
|
√
|
√；UL 508
|
|
FM 認證
|
√
|
√；FM-Standards No. 3611, 3600, 3810 Class I, Division 2, Group A, B, C, D
|
|
船運認證
|
√
|
√；ABS, BV, DNV, GL, LRS, Class NK
|
|
根據 IEC1131 進行開發
|
√
|
√；EN 61131-2 (IEC 1131-2)
|
|
符合 VDE 0631
|
√
|
|
|
安裝
|
|
|
|
安裝
|
35 mm DIN 導軌，2 個單元寬度
|
|
|
尺寸和重量
|
|
|
|
尺寸
|
|
|
|
|
36 mm
|
36 mm
|
|
|
90 mm
|
90 mm
|
|
|
55 mm
|
53 mm
|
| |
6ED1 055-1MM00-0BA1
|
|
供電電壓
|
|
|
12 V DC
|
X
|
|
24 V DC
|
√
|
|
模擬量輸出
|
|
|
模擬量輸出點數
|
2
|
|
輸出范圍，電壓
|
|
|
|
√
|
|
EMC
|
|
|
射頻干擾輻射符合 EN 55 011
|
|
- 射頻干擾輻射符合 EN 55 011（限制等級 B）
|
√；無線電干擾抑制，符合標準 EN55011, Limit Value Class B
|
|
環境條件
|
|
|
工作溫度
|
|
|
|
0 °C
|
|
|
55 °C
|
|
防護等級
|
|
|
IP20
|
√
|
|
標準與認證
|
|
|
CSA 認證
|
√
|
|
UL 認證
|
√
|
|
FM 認證
|
√
|
|
船運認證
|
√
|
|
根據 IEC1131 進行開發
|
√
|
|
符合 VDE 0631
|
√
|
|
安裝
|
|
|
安裝
|
35 mm DIN 導軌，2 個單元寬度
|
|
尺寸和重量
|
|
|
尺寸
|
|
|
|
36 mm
|
|
|
90 mm
|
|
|
55 mm
|
|
