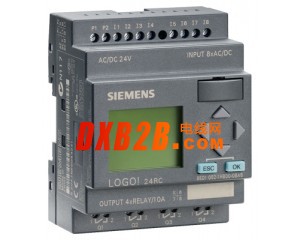

LOGO! 24RC，邏輯模塊，顯示器 PU/I/O：24 VDC/24 VDC/繼電器，8 DI/4 DO；存儲器 200 個塊，可通過額外的 24V AC/DC 模塊進行擴展
Technical Specifications
| |
6ED1 052-1CC01-0BA6
|
6ED1 052-1MD00-0BA6
|
6ED1 052-1HB00-0BA6
|
6ED1 052-1FB00-0BA6
|
|
供電電壓
|
|
|
|
|
|
12 V DC
|
|
√
|
|
|
|
24 V DC
|
√
|
√
|
√
|
|
|
115 V DC
|
|
|
|
√
|
|
230 V DC
|
|
|
|
√
|
|
允許范圍,下限(DC)
|
20.4 V
|
10.8 V
|
20.4 V
|
100 V
|
|
允許范圍,上限(DC)
|
28.8 V
|
28.8 V
|
28.8 V
|
253 V
|
|
24 V AC
|
|
|
√
|
|
|
115 V AC
|
|
|
|
√
|
|
230 V AC
|
|
|
|
√
|
|
日時鐘
|
|
|
|
|
|
定時開關塊
|
|
|
|
|
|
|
80 h
|
80 h
|
80 h
|
80 h
|
|
數字量輸入
|
|
|
|
|
|
數字量輸入點數
|
8；其中 4 個可在模擬模式中使用（0 至 10 V）
|
8；其中 4 個可在模擬模式中使用（0 至 10 V）
|
8
|
8
|
|
數字量輸出
|
|
|
|
|
|
數字量輸出點數
|
4；晶體管
|
4；繼電器
|
4；繼電器
|
4；繼電器
|
|
短路保護
|
√; 電子式 (1A)
|
×; 需要外部熔斷器
|
×; 需要外部熔斷器
|
×; 需要外部熔斷器
|
|
輸出電流
|
|
|
|
|
|
|
0.3 A
|
|
|
|
|
繼電器輸出
|
|
|
|
|
|
觸點分斷能力
|
|
|
|
|
|
|
|
3 A
|
3 A
|
3 A
|
|
|
|
10 A
|
10 A
|
10 A
|
|
EMC
|
|
|
|
|
|
射頻干擾輻射符合 EN 55 011
|
|
|
|
|
- 射頻干擾輻射符合 EN 55 011（限制等級 B）
|
√；無線電干擾抑制，符合標準 EN55011, Limit Value Class B
|
√
|
√
|
√
|
|
環境條件
|
|
|
|
|
|
工作溫度
|
|
|
|
|
|
|
0 °C
|
0 °C
|
0 °C
|
0 °C
|
|
|
55 °C
|
55 °C
|
55 °C
|
55 °C
|
|
防護等級
|
|
|
|
|
|
IP20
|
√
|
√
|
√
|
√
|
|
標準與認證
|
|
|
|
|
|
CSA 認證
|
√
|
√
|
√
|
√
|
|
UL 認證
|
√
|
√
|
√
|
√
|
|
FM 認證
|
√
|
√
|
√
|
√
|
|
船運認證
|
√
|
√
|
√
|
√
|
|
根據 IEC1131 進行開發
|
√
|
√
|
√
|
√
|
|
符合 VDE 0631
|
√
|
√
|
√
|
√
|
|
安裝
|
|
|
|
|
|
安裝
|
35 mm DIN 導軌，4 個單元寬度
|
35 mm DIN 導軌，4 個單元寬度
|
35 mm DIN 導軌，4 個單元寬度
|
35 mm DIN 導軌，4 個單元寬度
|
|
尺寸和重量
|
|
|
|
|
|
尺寸
|
|
|
|
|
|
|
72 mm
|
72 mm
|
72 mm
|
72 mm
|
|
|
90 mm
|
90 mm
|
90 mm
|
90 mm
|
|
|
55 mm
|
55 mm
|
55 mm
|
55 mm
|
|
