l 進口航空鋁材，保證具有極高的穩定性及剛性。
l 日本THK精密線性導軌和THK研磨級滾珠螺桿，配松下高性能伺服馬達全閉環控制，高穩定性、高精度、高速度
l 美國TEO高分辨率彩色攝像機200萬像素,保證擁有高品質的測量畫面。
l 自動變倍鏡頭,改變倍率后不需要重新校正。
l 可程控三環八區LED表面冷光源、直軸輪廓冷光源，使光源對測量要求的適性更加強大。
l 美國GSI精密光學尺0.0005mm。
l 自主研發功能強大的全自動3D測量軟件，可編程自動測量。
l 可選配英國Renishaw接觸式探頭或日本基恩士激光測頭。
l 整機保修24個月。
技 術 規 格
H型：選配激光測頭組；T型：選配接觸測頭組
|
儀器型號 |
QVA2020 |
QVA3020 |
QVA4030 |
|
|
儀器參數 |
||||
|
測 |
X |
200 |
300 |
400 |
|
Y |
200 |
200 |
300 |
|
|
Z |
150 |
150 |
150 |
|
|
工 |
硬鋁合金臺面 |
356*356 |
456*356 |
500*460 |
|
玻璃臺面 |
260*260 |
360*260 |
460*340 |
|
|
承重 |
30kg |
30kg |
35kg |
|
|
影 |
測量速度 |
MAX:600mm/s |
||
|
CCD |
美國TEO高分辨率彩色攝像機200萬像素 |
|||
|
變焦物鏡 |
全自動變倍鏡頭0.7－4.5X(選配同軸光) |
|||
|
視頻放大分倍率 |
30－230X |
|||
|
工作距離 |
82mm |
|||
|
顯示分辨率 |
0.0001mm |
|||
|
測量精度(μm) |
XYZ軸≦(3+L/200)um,Z軸≦(4+L/200)um |
|||
|
重復精度 |
1.5um |
|||
|
外形尺寸（mm) |
800*500*1650 |
900*550*1650 |
1000*650*1650 |
|
|
儀器重量(kg) |
120kg |
160kg |
195kg |
|
|
照明 |
可程控三環八區LED表面光及直軸輪廓光 |
|||
|
電源 |
220V±10%(AC) 50HZ 電流大于15A |
|||
|
保修期 |
24個月 |
|||

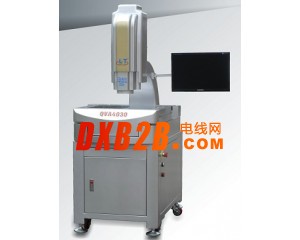

點擊圖片查看原圖
