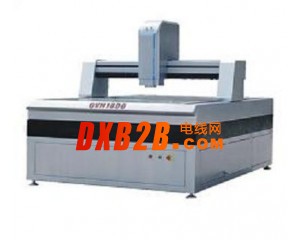

l 帶您進入三維復合式測量的世界:全自動龍門式大行程復合影像測量儀
l 基座采用大理石（00級）材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。
l 采用日本THK研磨級滾珠螺桿和THK精密線性導軌，配合松下高性能交流伺服系統全閉環控制，高精度，高速度，高穩定性。
l 采用美國TEO高分辨彩色工業級600TV線高清CCD，保證擁有高質量的測量畫面，快速的測量速率。
l 全自動變倍鏡頭，改變倍率后不需要重新校正。
l 可程控四環八區LED表面冷光源，直軸輪廓冷光源，（選配同軸冷光源）。
l 美國GSI開放式貼片光學尺 0.0005mm，（可選配德國海德漢光學尺）。
l 英國Renishaw接觸式測頭組（可選配自動探針SCR系統）及日本基思士激光測頭組。
l 自主研發功能強大的全自動3D測量軟件，可編程自動測量。
l 影像，探針，激光共軸測量，可編程自動測量。
l 可以選配Z軸測量范圍：300-500mm.
技術規格H型：選配激光測頭組； T型：選配接觸測頭組 S型：雙Z軸系統
|
|
QVH600 |
QVH700 |
QVH1200 |
QVH1600 |
QVH1800 |
QVH2500 |
|||||||||
|
儀器參數 |
|||||||||||||||
|
測 |
X |
600 |
600 |
1200 |
1200 |
1200 |
1500 |
||||||||
|
Y |
500 |
700 |
1000 |
1600 |
1800 |
2500 |
|||||||||
|
Z |
200 |
200 |
200 |
200 |
200 |
200 |
|||||||||
|
工 |
硬鋁合金臺面 |
900×600 |
900×800 |
1540×1240 |
1820×1440 |
2020×1440 |
2700×1700 |
||||||||
|
玻璃臺面 |
870×580 |
870×780 |
1500×1200 |
1780×1400 |
1980×1400 |
2650×1650 |
|||||||||
|
承重 |
50kg |
50kg |
50kg |
45kg |
45kg |
40kg |
|||||||||
|
影 |
測量速度 |
MAX:1000mm/s |
|||||||||||||
|
CCD |
美國TEO彩色高分辨率攝像機600TV線 |
||||||||||||||
|
變焦物鏡 |
全自動變倍：0.7－4.5X |
||||||||||||||
|
視頻放大分倍率 |
30－230X |
||||||||||||||
|
物方視場 |
10.6－1.6mm |
||||||||||||||
|
工作距離 |
82mm |
||||||||||||||
|
顯示分辨率 |
0.0001mm |
||||||||||||||
|
運動控制系統：四軸（雙Z軸機型為六軸）全閉環控制：三軸交流伺服馬達全閉環控制，預壓線性滑軌與研磨級滾珠螺桿驅動，步進馬達同軸控制鏡頭組（雙Z軸機型：影像系統伺服馬達控制，探針系統伺服馬達控制） |
|||||||||||||||
|
重復性 |
1.5μm |
|
|||||||||||||
|
測量精度 |
XYZ軸≦(2+L/200)um,Z軸（光學測量時）≦(5+L/200)um |
|
|||||||||||||
|
外形尺寸（mm) |
1400*1100*1780 |
1600*1300*1780 |
1900*1900*1780 |
2500*1900*1780 |
2700*1900*1780 |
3400*2100*1780 |
|
||||||||
|
儀器重量(kg) |
900kg |
1800kg |
3200kg |
3900kg |
4200kg |
5100kg |
|
||||||||
|
照明 |
可程控四環八區LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調 |
|
|||||||||||||
|
電源 |
220V±10%(AC) 50HZ 電流大于20A |
|
|||||||||||||
|
保修期 |
24個月 |
|
|||||||||||||
