電源輸入輸出
|
電源規格
|
AC電源型：AC100V-240V 50/60Hz DC電源型：DC24V
|
|
耗電量
|
AC電源型：30W(16M)，35W(32M),40W(48M),45W(64M),50W(80M) ,65W(128M)
DC電源型：25W(16M)，30W(32M),35W(48M),40W(64M),45W(80M),
|
|
沖擊電流
|
AC電源型：最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V
|
|
24V供電電源
|
DC電源型：400mA以下(16M,32M) 600mA以下(48M,64M,80M,128M)
|
|
輸入規格
|
DC24V，5～7mA (無電壓觸點、或者漏型輸入時:NPN開集電極晶體管輸入,源型輸入時:PNP開集電極輸入)
|
|
輸出規格
|
繼電器輸出型：2A/1點、8A/4點COM 8A/8點COM AC250V(對應CE、UL/cUL規格時為240V)DC30V以下
晶體管輸出型:0.5A/1點、0.8A/4點 1.6A/8點 COM DC5V~DC30V
|
|
輸入輸出擴展
|
可連接FX2N系列用的擴展設備。
|
|
性能
|
程序存儲器
|
內置64000步RAM(電池支持)
選件：64000步閃存存儲盒<帶程序傳送功能/沒有程序傳送功能>，16000步閃存存儲盒
|
|
時鐘功能
|
內置實時時鐘（有閏年修正功能）月差±45秒/25℃
|
|
指令
|
基本指令27個、步進梯形圈指令2個、應用指令209種
|
|
運算處理速度
|
基本指令：0.065s/指令，應用指令：0.642~數100s/指令
|
|
高速處理
|
有輸入輸出刷新指令、輸入濾波調整指令、輸入中斷功能、定時中斷功能、高速計數中斷功能、脈沖捕捉功能
|
|
最大輸入輸出點數
|
384點(基本單元、擴展設備的I/O點數以及遠程I/O點數的總和)
|
|
輔助續電器、定時器
|
輔助續電器：7680點、定時器：512點
|
|
計數器
|
16位增計數器：200點，32位計數器：35點 高速用32位計數器：[1相]100kHz/6點、10kHz/2點[2相]50kHz/2點(可設定4倍)使用高速輸入適配器時為1相200kHz、2相100kHz
|
|
數據寄存器
|
一般用8，000點、擴展寄存器32768點、擴展文件寄存器(要安裝存儲盒)32768點、變址用16點
|
|
其他
|
功能擴展版
|
可以安裝FX3U-□□□-BD型功能擴展版
|
|
特殊適配器
|
·模擬量用(最多4臺)、通訊用(包括通信用板最多2臺)[都需要功能擴展板]·
高速輸入輸出用(輸入用：最多2臺、輸出用：最多2臺)[同時使用模擬量或者通信特殊適配器時，需要功能擴展板]
|
|
特殊擴展
|
可連接FX0N、FX2N、FX3U系列的特殊單元以及特殊模塊
|
|
顯示模塊
|
可內置FX3U-7DM：STN單色液晶、帶背光燈、全角8個字符/半角16個字符×4行、JIS第1/第2級字符
|
|
支持數據通訊
支持數據鏈路
|
RS-232CRS-485,RS-422,N:N網絡、并聯鏈接、計算機連接
CC-Link,CC-Link/LT,MELSEC-I/O鏈接
|
|
外圍設備的機型選擇
|
選擇[FX3U（C）]，[FX2N（C）]，[FX2（C）]但是，選擇[FX2N（C）]，[FX2（C）]時有使用限制
|

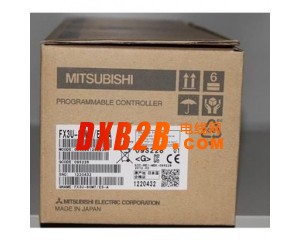

點擊圖片查看原圖
