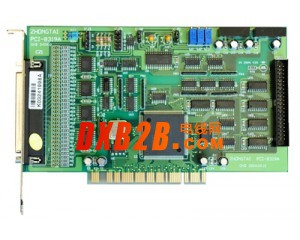

AD采集卡

A/D：12bit 100K光隔

通道：32CH（單）/16CH（雙）

輸入范圍：0-10V、±5V、±10V

輸入阻抗：≥10MΩ

硬件增益：1、2、10、100、1000倍

程序啟動、外觸發啟動、中斷功能

非隔離DI：16CH / DO：16CH（TTL）

特性：

2.1             模入部分(標*為出廠標準狀態，下同)：

2.1.1 輸入通道數：單端32路*；雙端16路

2.1.2      輸入信號范圍：0V～10V*；－5V～＋5V； -10V～＋10V

2.1.3      最大允許輸入電壓：±15V

2.1.4      輸入阻抗：≥10MΩ

2.1.5      共模抑制比(典型值)：90dB(G＝1)；110dB(G＝10)；130dB(G＞100)

2.1.6      放大器硬件可選增益：×1*；×2；×10；×100；×1000(倍)

2.1.7      A／D轉換分辨率：12位

2.1.8      A／D轉換速率：10μS

2.1.9      A／D轉換非線性誤差：±1LSB

2.1.10   系統綜合誤差：≤0.1％ FSR (×1倍時)

2.1.11   A／D啟動方式：程序啟動／外觸發啟動

2.1.12   A／D工作方式：程序查詢／中斷請求

2.1.13   A／D轉換輸出碼制：單極性原碼*／雙極性偏移碼

2.1.14   隔離形式：三總線光電隔離型

2.1.15   隔離電壓：≥500V

2.2             開關量部分(非隔離的)：

2.2.1      輸入路數：16路TTL電平

2.2.2 輸出路數：16路TTL電平

2.3   電源功耗：＋5V(±10％) ≤800mA（平均值）

2.4   環境要求：工作溫度： 10℃～40℃

相對濕度： 40％～80％

存貯溫度：-55℃～＋85℃

2.5  外型尺寸(不含檔板)：長×高＝175.0mm×106.7mm  ( 6.89英寸×4.2英寸)
