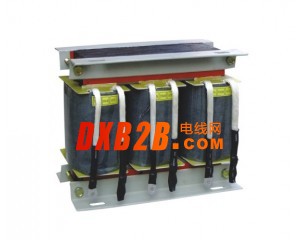

自耦變壓器是指它的繞組是，初級和次級在同一條繞組上的變壓器。根據結構還可細分為可調壓式和固定式。

自耦變壓器的基本原理：

在一個閉合的鐵芯上繞兩個或以上的線圈，當一個線圈通入交流電源時（就是初級線圈），線圈中流過交變電流，這個交變電流在鐵芯中產生交變磁場，交變主磁通在初級線圈中產生自身感應電動勢，同時另外一個線圈（就是次級線圈）中感應互感電動勢。通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換，一般匝數比為1.5：1~2：1。因為初級和次級線圈直接相連，有跨級漏電的危險。所以不能作行燈變壓器。

自耦變壓器的特點：

⑴由于自耦變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料（硅鋼片和導線）和結構材料（鋼材）都相應減少，從而降低了成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。但通常在自耦變壓器中只有k≤2時，上述優點才明顯。

⑵由于自耦變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。

⑶由于自耦變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。

⑷在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓問題。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。
