C2000 S109中繼器內部電路能夠自動感知數據流方向，并且自動的切換使能控制，可以方便的組成一個RS-485/422網絡而不需任何握手信號，這種RS-485/422網絡是完全透明的，不需要對以前的網絡昨任何軟件的修改。
C2000 S109內置光電隔離器及DC/DC直流轉換器，能夠提供1500V的隔離電壓，快速瞬態電壓抑制器（TVS）可以有效的抑制閃電和ESD，提供每線600W的雷擊浪涌保護功率，可以有效的防止雷擊和共地干擾。
特點：
→自動流向控制；
→保護等級：RS-485/422接口每線600W的雷擊浪涌保護功率；
→光電隔離；
→隔離度：隔離電壓3500VRMS 500VDC連續；
→接口兼容EIA/TIA的RS-485、RS422標準。
第1章 性能參數
|
基本信息 |
RS-458/422端 |
連接器：接線端子 信號：T+（458+）、T-（485-）、GND、R+、R-（自動識別） |
|
RS-458數據流向控制 |
自動 |
|
|
波特率 |
300bps~115200bps |
|
|
靜電防護 |
15KV ESD |
|
|
防雷 |
600W |
|
|
傳輸距離 |
0~1.2公里 |
|
|
環境 |
操作溫度 |
-25℃~85℃ |
|
存儲溫度 |
-60℃~125℃ |
|
|
工作濕度 |
5~95%RH，不凝露 |
|
|
機械機構 |
尺寸（長×寬×高） |
90×65×25.5mm |
|
電源需求 |
電壓 |
9~24VDC |
|
電流 |
100mA@12VDC |
|
|
其他 |
保修 |
5年質保 |
第2章 接口信號
RS485/422接口:
|
引腳 |
485 |
422 |
|
1 |
485- |
T- |
|
2 |
458+ |
T+ |
|
3 |
未使用 |
R+ |
|
4 |
未使用 |
R- |
|
5 |
GND |
GND |
|
6 |
未使用 |
未使用 |
|
7 |
未使用 |
未使用 |
|
8 |
未使用 |
未使用 |

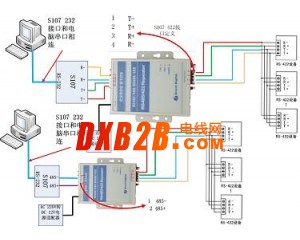

第3章 連接應用
4.1 RS-422/四線全雙工中繼
RS-422總線 C2000 S109中繼器 RS-422總線
4.2 RS-485/兩線半雙工中繼
RS-485總線 C2000 S109中繼器 RS-485總線
4.3 四線RS-422轉兩線RS-485中繼
RS-422總線 C2000 S109中繼器 RS-485總線
