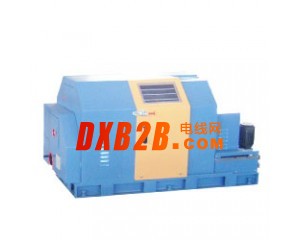

500臥式旋臂單絞機
用途：HDMI、DP、USB、CAT-7等高頻線，數據線，電子線芯對多股絞合HDMI、DP、USB、CAT-7。
技術參數：
|
機器型號 |
500臥式旋臂單絞機 |
|
芯線規格 |
AWG32-AWG20 |
|
絞合外徑 |
4.0mm |
|
焦距范圍 |
9.42-96.5mm 9級 |
|
機器轉速 |
MAX1000RPM |
|
機器動力 |
主機5HP 放線1/2HP |
|
芯線張力 |
直線滑軌+滑塊配重移動調節放線張力，配有放線張力檢測顯示 |
|
包帶張力 |
恒張力電磁剎車/自動張力追蹤儀，包帶張力從滿盤到控盤保持恒定，不需人工調整。 |
|
收線張力 |
電磁張力，自動追蹤，收線張力從滿盤到控盤保持恒定，不需人工調節。 |
|
排線方式 |
軸排式收線，線材排位過程中無推力/拉力損傷，排幅排距根據線材規格任意設定。 |
|
機器制動 |
旋臂主軸：碟式剎車/收線卷取：電磁剎車 |
|
放線方式 |
三頭動力放線，雙頻調整，與主機聯動控制，設斷線保護功能。 |
|
放線盤尺寸 |
300-500mm線軸通用 |
|
收線尺寸 |
400-500mm線軸通用 |
|
外形尺寸 |
6500*1200*1700mm(L*W*H) |
