承式同軸電纜產品說明：
1、這種電纜以單根或多股絞線鍍鋅鋼絲外包護套且用于一個易分離的連接層附著在電纜護套上。主要適用于村村通有線電視網絡，其主要優點為遠距離分散用戶架線方便， 線路整齊，穩固可靠，且可根據客戶的要求生產各種規格的產品。用于室外干線的視頻信號傳輸.
2、SYWV(Y)-75型自承式系列電纜結構尺寸
|
| 型號SYWV（Y）-75 |
-5 |
-7 |
-9 |
| 內導體直經mm |
1.00+0.02 |
1.66+0.02 |
2.15+0.03 |
| 絕緣體外徑mm |
4.80+0.20 |
7.25+0.20 |
9.00+0.25 |
| 護套厚度mm |
0.80 |
0.95 |
1.05 |
| 電纜外徑mm |
7.3+0.30 |
10.7+0.30 |
12.8+0.3 |
| 參考重量kg/km |
53 |
70 |
100 |
| 自承式另線直徑mm |
1.0 |
1.6 |
2.0 |
|
SYWV(Y)-75型自承式系列電纜電氣性能
| 型號SYWV（Y）-75 |
|
-5 |
-7 |
-9 |
| 絕緣電阻MΩ.km |
|
500V直流20℃≥5000 |
500V直流20℃≥5000 |
500V直流20℃≥5000 |
| 纜芯介電強度KV |
|
1.6 |
1.6 |
1.6 |
| 護套介電強度KV |
火花 |
3.0 |
5.0 |
8.0 |
| 浸水 |
2.0 |
3.0 |
5.0 |
電容PF/m
特性阻抗Ω |
|
52
75.0+3.0 |
52
75.0+3.0 |
52
75.0+3.0 |
| 回波損耗(db)min |
VHF |
20 |
20 |
20 |
| UHF |
18 |
18 |
18 |
| 衰減常數db/100m |
50MHZ |
4.8 |
3.2 |
2.4 |
| 200 MHZ |
9.7 |
6.4 |
5.0 |
| 300 MHZ |
11.9 |
7.9 |
6.2 |
| 450 MHZ |
14.5 |
9.7 |
7.6 |
| 550 MHZ |
16.8 |
10.7 |
8.5 |
| 750 MHZ |
19.7 |
12.9 |
10.1 |
| 800 MHZ |
20.3 |
13.3 |
10.4 |
| 860 MHZ |
21.0 |
13.8 |
10.8 |
| 1000 MHZ |
22.7 |
14.9 |
11.7 |
|

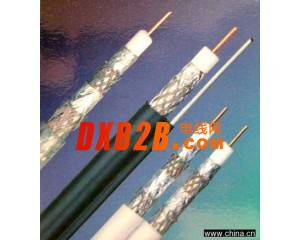

點擊圖片查看原圖
