端子分析儀CHD-100是針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。

端子分析儀能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高品質光學系統與高分辨率攝像頭的完美組合，讓斷面圖像更清晰，獨特的定倍定檔讓測量更精確。

線束端子檢測顯微鏡是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換器有機地結合在一起，不僅可以通過目鏡進行觀察，還能在電腦顯示屏上觀察實時動態圖像，并能將所需要的圖片進行編輯、測量、保存和打印。

鏡頭： 0.75X ~~ 4.5X （連續定倍變焦鏡頭）

視頻總倍率： 40~100X

變 倍 比： 6.5：1

工 作 距離： 100mm

移動工作距離：250mm

二維機械載物臺移動工作臺：

采用滾珠導軌、臺板尺寸：180×155×26mm

移 動 范 圍： 75×55mm

玻璃圓臺直徑：ф95

成像系統： 1/3″專業CCD 或500萬高清成像系統

測量精度：0.001mm

照明光源：全白光源LED燈（0.7W）

測量范圍：0.015 — 9mm²

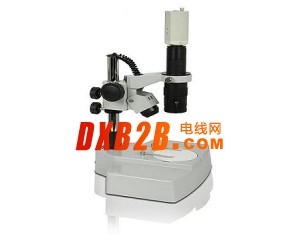

端子分析儀CHD-100   1、線束端子檢測顯微鏡 2、適配鏡 3、攝像器(CCD)

4、圖像采集卡   5、端子專用分析軟件
