產品名稱: 35kv以下交聯聚乙烯絕緣鎧裝電力電纜

執行標準：

本產品按GB12706.1、GB12706.3設計制造。 　

　阻燃交聯聚乙烯絕緣電力電纜按企業標準制造，其中阻燃特性符合GB12666.5（IEC332-3）的要求。 　低煙低鹵阻燃交聯聚乙烯絕緣電力電纜按企業標準制造，其中阻燃特性符合GB12666.5（IEC332-3）和GB12666.5（IEC1034）的規定要求。 　

　低煙無鹵阻燃交聯聚乙烯絕緣電力電纜按企業標準制造，其中阻燃特性符合GB12666.5（IEC332-3）、IEC754-2和GB12666.5（IEC1034）的規定要求。

用途：本產品適用于35kv及以下電力輸配電系統中，供輸配電能之用。廣泛應用于電力、建筑、工礦、冶金、石油、化工、交通等部門，已完全替代了油浸紙絕緣電力電纜和部分替代聚氯乙烯絕緣電力電纜。

型號和名稱：

YJV、YJLV 銅芯或鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY、YJLY 銅芯或鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜

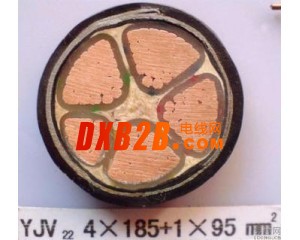

YJV22、YJLV22 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJY23、YJLY23 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

YJV32、YJLV32 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

YJV33、YJLV33 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

YJV42、YJLV42 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜

YJV43、YJLV43 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜

ZR-YJV、ZR-YJLV 銅芯或鋁芯交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜

ZR-YJV22、ZR-YJLV22 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜

ZR-YJV32、ZR-YJLV32 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃電力電纜

ZR-YJV42、ZR-YJLV42 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃電力電纜

ZR-YJVD、ZR-YJlVD 銅芯或鋁芯交聯聚乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜

ZR-YJVD22、ZR-YJLVD22 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜

ZR-YJVD32ZR-YJLVD32 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜

ZR-YJVD42ZR-YJLVD42 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜

WL-YJEWL-YJLE 銅芯或鋁芯交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜

WL-YJE23WL-YJLE23 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜

WL-YJE33WL-YJLE33 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚烯烴護套低煙無鹵阻燃電力電纜

WL-YJE43WL-YJLE43 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 使用參數及技術參數：

①額定電壓Uo／U分為0.6／1kV、1.8／3kV、3.6／6kV、6／6kV、6／10kv、8.7／15kV、12／20kv、21／35kV、26／35kV。

①導體長期允許的最高工作溫度為90℃，短路時(最長持續時間不超過5秒)，電纜導體的最高溫度不超過250℃；

③導體直流電阻符合GB3956的規定。

④敷設時的環境溫度不低于0℃，低于0℃時應先加熱。最小彎曲半徑不小于電纜外徑的15倍。

⑤電纜敷設不受落差限制。

⑥工頻耐電壓試驗：Uo為3.6kV及以下電纜：2.5Uo+2kV／5min不擊穿;Uo為3.6kv以上電纜：2.5Uo／5min不擊穿。

⑦局部放電試驗：Uo為1.8kV及以上和18kV以下時1.5Uo下放電量不大于20pc;Uo為18kV以上，1．5Uo下放電量不大于10pC。

⑧阻燃特性：阻燃電纜能經受GBl2666．5(1EC332-3)規定的成束燃燒試驗。低煙低鹵阻燃電纜能經受GBl2666．5(1EC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GBl2666．7(1ECl034)的規定、燃燒析出氣體中HCL含量應≤100mg／g，并符合IEC574-1的要求。低煙無鹵阻燃電纜能經受GBl2666．7(1EC332-3)規定的成束燃燒試驗、且燃燒時的煙濃度應符合GBl2666．7(1ECl034)的規定，燃燒析出氣體水溶液的PH值≥4．3，導電率≤10us／mm并符合IEC754-2的要求。
