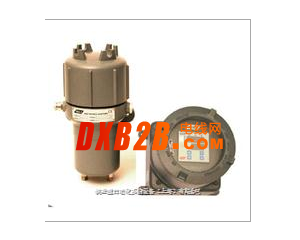

4.ADEV機械順磁氧分析儀 P8863

高響應速度和良好的穩定性和靈敏度

可選的自動校準功能

容易維修的模塊化設計

傳感器屏蔽信號傳輸率高達500mt

傳感器設計為普通型或防爆型 （EEx-d）

微處理器為基礎的功能全面的按鍵控制單元

可選的232輸出

傳感器單元

p8863順磁氧分析儀傳感器部分為普通型和防爆型兩種設計，這兩種類型的儀表均為鋁鑄造材質，允許運行在復雜而又惡劣環境工況，

傳感器組件外殼為不銹鋼

是根據氧氣具有高順磁性這一特點而設計的，在混合氣中，氧氣的磁化率比其它

氣體高出數倍至數百倍，所以混合氣體的磁化率幾乎完全取決于含氧氣的多少

在一個密閉的氣室內，裝有兩對不均勻磁場的磁極，它們的磁場強度梯度正好相反。兩個石英空心球（內充高純潔凈的氮氣或氬氣）置于兩對磁場的間隙中，鉑金屬絲帶固定在殼體上，這樣，啞齡球只能以金屬帶為軸轉動，而不能上下移動，在啞齡球與金屬帶交點處裝有一平面反射鏡。

被測樣氣由入口進入氣室后，它就充滿了氣室。兩個空心球被樣品氣包圍，被測樣品氣的氧含量不同，其體積磁化率的K值也不同，球體所受到的作用力FM就不同。如果啞鈴上的兩個空心球體積相同，體積磁化率值相等，兩個球體受到的力大小相等、方向相反，對于中心支撐點金屬帶而言，它受到的是一個力偶MM的作用，這個力偶促使啞鈴以金屬帶為軸心偏轉，這個力偶矩為：

MM = FM * 2PP

式中：PP……球體中心至金屬帶的垂直距離（啞鈴的力臂）。

在啞鈴做角位移的同時，金屬帶會產生一個抵抗啞鈴偏轉的復位力矩以平衡MM。被測氣體氧含量不同，旋轉力矩和復位力矩的平衡位置就不同，也就是啞鈴的偏轉角度Ψ就不同，這樣，啞鈴偏轉角度Ψ的大小，就反映了被測氣體中氧含量的多少。

對啞鈴球偏轉角度Ψ的測量，大多是采用光電系統來完成的。這個上面磁機氧檢測器示意圖已有圖示。由光源發出的光投射在平面反射鏡上，反射鏡再把光束反射到兩個光電元件（如硅光電池、硒光電池）上。

在被測樣氣不含氧時，空心球處于磁場的中間位置，此時，平面反射鏡將光源發出的光束均衡地反射在兩光電元件上，兩個光電元件接收的光能相等。一般兩個光電采用差動方式連接，因此，光電組件輸出為零，儀器最終輸出也為零。

機械順磁氧分析儀技術參數
溫度控制器：保證傳感器的工作穩定性

性能特點

精度：±1%FS

重復性：±0.3%（短期）

線性度：±1%

響應時間：T90＜3秒

零點漂移：±0.1%FS/周

量程漂移：±0.1%FS/周

樣品流量：250~~1000毫升/分鐘。

進氣壓力:最小0.003Mpa(通過流量開關控制 )

測量范圍：

0-2%、0-5%、0-7.5%、0-10%、0-15%、0-20%、0-25%、0-100%、15-25%、20-30%、90-100%、95-100%、98-100%

樣氣接口：1/4”或6mm卡套連接

相對濕度：90%最大值。

溫度范圍：- 10至+ 45℃

環境溫度：70℃最大。

內部樣氣管件材料：316ss、303SS、鉑銥合金、玻璃、聚四氟、氟橡膠等

信號輸出：4-20mA

電源要求：24 VDC     50VA  或者是 115Vac—220Vac  50/60HZ 40VA

傳感器重量：8.5KG

外形尺寸：180 x 155 x 325

防護等級：IP65

防爆等級：II GD EEx-d IIC T6 IP65 T85°C

防爆認證：ATEX

應用 區域：Zone1\Zone21

注：ADEV是全球化工行業氣體分析應用解決方案的領導者，在氣體分析領域具有40年的歷史，其成熟的產品和氣體分析系統已在全球很多優秀的化工石化行業用戶得到驗證和認可，其產品主要是磁力機械式氧分析儀，熱磁氧分析儀，氧化鋯氧量分析儀，電化學微量氧分析儀，露點儀，高溫濕度儀，熱導氫分析儀，紅外氣體分析儀等，所有產品具有權威防爆認證，是歐洲著名權威化工協會ICCA推薦化工應用儀表。
