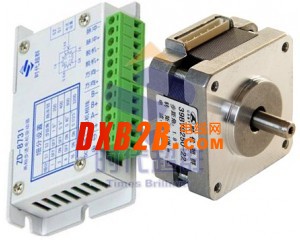

四川成都步進系統控制器zd-8731基本介紹
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
 最高輸入電壓：DC 36V(峰值)
主要功能
整步、二細分、四細分、十六細分可調
過熱自動保護
輸出限流線性可調：0A-2A
自動半流鎖定
具有短路保護功能
支持脫機、使能、鎖定等功能
工作條件
項目 最小 額定 最大 單位
環境溫度 -30  80 ℃
輸入電壓(DC) 9 24 36 V
輸入頻率 0  16000 Hz
輸出電流 0  2.0 A
接口電壓 H 4.5 5 5.5 V L 0 0 0.5 V
限壓串聯電阻，
當信號電源為5V時，無需串聯電阻，直連既可；
當信號電源為12V時，需串聯1K電阻；
當信號電源為24V時，需串聯2.7K電阻；
否則，可能導致控制器或驅動器損壞。
四川成都步進電機CM30L系列面板型運動控制器（數控系統）采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。本控制器可控制1-3個電機運動，可實現點位、直線插補、圓弧插補等操作。具有循環、跳轉及簡易PLC等功能。簡單、清晰的參數帶給您方便和快捷的操作。輸入/輸出的設置功能可方便您的使用和維修，適用于各類的1-3軸運動裝置。
產品特點 開機畫面可自行修改    控制器或上位計算機雙模式編程
獨立24V電源反接保護  IO光耦隔離    輸出短接保護
手動正反轉可同步外部開關控制簡易PLC邏輯 參數區密碼可設定
四川成都步進電機驅動器系統參數
l       高性能、高速度32位
l       高檔黑白雙色液晶顯示器(分辨率:192×64)
l       專用運動控制芯片(信號輸出為:5V TTL)
l       通用可自定義輸入/輸出(16路光電隔離24V輸入,8路繼電器輸出)
l       用戶加工程序存儲器(可存儲20個程序)l       最小數據單位      0.001mm
l       最大數據尺寸      ±99999.999mm
l       最高脈沖輸出頻率 150KHz
l       系統主要功能    自動、手動、程序編輯、系統參數、自檢、設置等
安裝形式
成都拓安科技 產品咨詢028-83290134-18980662398
