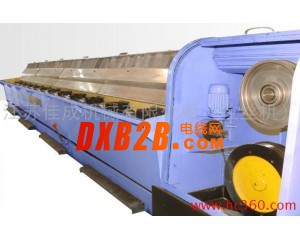

LHD-450/13型鋁、鋁合金大拉機（雙盤收線）

本產品是吸收消化國際先進水平的高速鋁拉線機技術而設計。該機由放線裝置、拉線主機、儲線裝置、雙盤收線裝置、潤滑和冷卻裝置等部份組成。適用于電線電纜行業將φ9.5mm拉制成φ1.7～4.8mm圓普鋁線或φ2.1～4.5mm鋁合金線 。

本機采用全新技術、主機整體式鑄鐵箱體、高精度的磨齒齒輪和NSK軸承，大大提高機器運行精度和使用壽命，單列式鼓輪布置、快速換模、浸油式拉線潤滑,保證線材的質量. 雙盤收線裝置氣壓控制，反應速度快，無污染,工作穩定,保證在拉線不停機的條件下進行換盤，有較高的生產率。本機適用500/630收線盤，滿足線纜行業各種設備的需求。

一、機組主要技術參數：

 1.進線(最大):     Φ9.5 mm

 2.出線:           普鋁    Φ1.7-Φ4.8mm

                   鋁合金   Φ2.1-Φ4.5mm

 3.拉線鼓輪直徑:    450 mm

 4.拉線模數:        13

 5.拉線鼓輪速比:    1.238-1.20 （13模可調）

 6.拉線最大速度:    25 m/s

 7.拉線主電機功率:  315 KW (DC)

 8.定速輪電機功率： 75KW (DC)

 9.收線盤規格:      PND500 / PND630 mm

 10.排線節距:        6.5 mm

11.放線鋁桿圈外徑:  2000 mm

12.雙盤收線電機功率:    2×30KW  Z4-30 二臺  (DC)

13.機組總容量:     480 KVA

14.機組外形尺寸:    24550×4500×3820 mm

15.機組總重量:      28000 Kg
