　　YXDSP-F28335核心板批量價格表

　　10片以上 390元/片

　　50片以上 350元/片

　　100片以上 300元/片

　　200片以上 250元/片

　　兩種顏色可供選擇

　　采用六層核心板與底層的分拆形式，在聽取廣大DSP工程師意見的基礎上，以保證DSP能穩定獨立運行，外設資源充分

　　擴展為原則，優化結構設計，注重EMC處理，無論在設計還是工藝上，均用心完成。YXDSP-F28335為您提供了豐富的二次開發接口，能夠為您的設計節約成本和時間。

　　F2833X在保持150MHZ時鐘速率不變的情況下，新型F2833x浮點控制器與TI前代領先數字信號控制器相比，性能平均提高50%。與作用相當的32位定點技術相比，快速傅立葉轉化（FFT）等復雜計算算法采用新技術后性能提升了一倍之多。

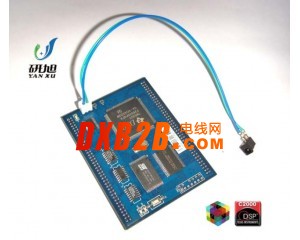

　　核心板

　　六層板的工藝確保著上乘的質量—是您代工，OEM的最佳選擇

　　獨具匠心的全接口引出的核心板設計，免除您自己制板設計的煩惱

　　豐富的例程讓您方便上手，進入DSP高端開發的領域。

　　最小系統板，可獨立運行。

　　核心板資源

　　6層板設計，關注EMC，信號穩定可靠

　　獨具匠心的全接口引出的核心板設計，免除您自己制版設計的煩惱。

　　豐富的例程讓您方便上手，進入DSP高端研發領域。

　　最小系統版，可獨立運行。

　　核心板資源

　　六層板設計，關注EMC，信號穩定可靠。

　　高性能的32位浮點中央處理器TMS320F28335。

　　時鐘頻率150MHz，時鐘周期6.67ns

　　低功耗設計，核心電壓1.9V，I/0 口電壓3.3V。

　　片內：RAM  34K×16位，Flash  256K×16位。

　　外擴：RAM  256K×16位，FLASH  512K×16位。

　　兼容+3.3V與+5V電源接口。

　　最小系統版，2*80引腳接口，便于二次開發。

　　附帶20個代碼測試例程。

　　多接口設計，適用于電機控制，電力設備控制及工業控制等。

　　片上存儲器

　　SRAM            34K×16位    FLASH   256K×16位

　　BOOT ROM        8K×16位    OPT  ROM  2 K×16位

　　其中FLASH、OPT  ROM受口令保護，可以保護用戶程序。

　　片上外設

　　18路PWM，6路HRPWM（高精度），2通道QEP，6通道CAP,

　　16通道12位ADC，3通道SCI，2通道MCBSP，2通道CAN，

　　1通道SPI,1通道I2C。

　　核心板引腳尺寸圖

　　DSP芯片和電源芯片

　　TMS320F28335 DSP具有150MHz的高速處理能力，具備32位浮點處理單元，6個DMA通道支持ADC、McBSP和

　　EMIF，有多達18路的PWM輸出，其中有6路為TI特有的更高精度的PWM輸出(HRPWM)，12位16通道ADC。與前代DSC

　　相比，平均性能提升50%，并與定點C28x控制器軟件兼容，從而簡化軟件開發，縮短開發周期，降低開發成本。

　　鑒于TMS320F28335是浮點型DSP、功耗大的特點，選用TPS767D301非線性電源芯片，其優點就是功率大，驅動負

　　載能力強。5V電壓輸入，3.3V和1.9V同時產生。3.3V供給IO、1.9V供給核。

　　SRAM芯片和FLASH芯片

　　SRAM： DSP片外擴展 256K * 16位 (基本配置) 最大可擴展到 512K * 16

　　FLASH：DSP片外外擴 1M* 16位 (基本配置) 最大可擴展到 1M * 16位

　　實驗例程

　　LED測試

　　GPIOs設置

　　定時器0設置

　　定時器1設置

　　定時器2設置

　　外部RAM訪問

　　浮點運算測試

　　外部FLASH訪問

　　CAP測試

　　DMA測試

　　PWM測試

　　PWM-CAP測試

　　LED-FLASH測試

　　AD中斷測試

　　AD測試

　　McBSP-SPI自環測試

　　McBSP中斷測試

　　McBSP-DMA測試

　　CAN測試

　　串口測試

　　HRPWM測試

　　SPI測試

　　SPI自環中斷測試

　　仿真器

　　凡是購買YXDSP—F28335A至尊套餐的用戶，同時會配置我公司自主研發的XDS510仿真器一個，方便用戶開發。

　　YXDSP—XDS510  USB2.0仿真器是研旭精心打造的TI DSP仿真器。

　　支持TI  CSS最新版

　　支持TI幾乎全系列DSP芯片的硬件仿真，包括TMS320C2000、C5000全系列芯片以及C6000、C3X及OMAP等部分芯片。

　　設計考慮周全，克服了目標板掉電后造成的死機等問題。

　　附件清單

　　YXDSP—F28335核心板

　　YXDSP—XDS510仿真器（只含套餐）

　　進口USB鏈接線（只含套餐）

　　YXDSP—F28335C光盤

　　附贈光盤

　　5V電源適配器

　　電源接口

　　跳線

　　質保卡

　　選購配件

　　USB移動U盤2G                                 需另加45元

　　高保真耳機                                        需另加25元

　　12864中文字庫LCD液晶屏                需另加65元

　　USB—BLASTER（CPLD仿真器）     需另加60元

　　實用板與至尊板的區別

　　資源方面：至尊版和實用版采用的核心板是相同的。至尊底板較實用底板外擴資源比較豐富。主要包括高精度DA轉換、USB2.0接口、以太網以及管腳驅動電路等等。其中高精度DA是比較突出的一部分，包含了隔離電源、基準電壓以及4路12位DA芯片。EMC方面：至尊版是四層板，實用版是兩層板。EMC方面，至尊底板要優良一些，且已經經過了EMC驗證。性價比方面：實用版的性價比較高，且在不需要DA、以太網及USB等資源的情況下，其他功能與至尊版一致。應用方面：至尊版多應用于對參數、對精度要求較高的環境中，實用版多用于教學、實踐的實驗中。

　　尺寸大小

　　核心板尺寸——86mm*66mm

　　至尊版尺寸——160mm*100mm

　　實用版尺寸——150mm*110mm
