橢圓齒輪流量計工作原理

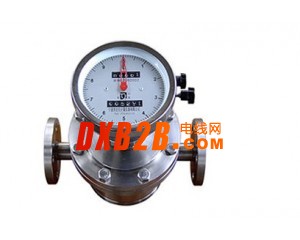

    KT-LCB型橢圓齒輪流量計，系直讀累積式液體流量計，型橢圓齒輪流量計，是在LC型流量計的基礎上增加了發訊機構，可與本公司產品 “微機流量控制儀”配套，廣泛用于管道中液體流量（總量）或瞬時流量的測量和自動控制。由于它具有量程范圍大、精度高、性能穩定、能測高溫、高粘度液體、安裝簡易、操作方便等諸多優點，適用于石油開采、煉油、化工、商業、儲油庫等工業部門的流體計量。

    液體流量的計量是測量室內完成的（見圖1）。在測量室內有一對橢圓齒輪，在進口與出口兩端液體壓差作用下，一對橢圓齒輪在轉軸上不停地轉動，測出其轉數即可知道流經儀表液體的總量。

    如圖1（a）所示，一對橢圓齒輪A、B把進口與出口分開，在齒輪A與計量室內壁形成一個新月形空間的液體——稱為“一份”（圖上以陰影表示）。齒輪A有一轉動矩，而齒輪B上總力矩等于零。齒輪A帶動齒輪B轉動。

圖1（b）是兩輪的中間位置，當移動到位置如圖1（c）所示時，齒輪A失去了轉動力矩，而齒輪B獲得了轉動力矩，齒輪B帶動齒輪A轉動，

如圖1（d）所示。

橢圓齒輪流量計詳細參數

    1、接線：

     接線插頭上有“1”、“2”、“3”引腳序號，標號“1”、“2”接12VDC（“1”接正極，“2”接負    極），“3”接微機輸入信號。

    2、技術參數

    工作電壓：12VDC；

    壽命：>102次；

    工作溫度：-10-+55℃；

    工作頻率： 脈沖/升；

    功耗：不大于90mW；

    1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數。

    2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。

    3、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0”應在上面），以減少橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°。

    4、儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

    5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。

    6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。

    7、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

    8、流量超過規定最大流量時，橢圓齒輪隨著轉速提高而磨損增加、且壓力損失急劇增加，應避免使用。低于最小流量，雖仍能計量，但誤差增大。流量計的起動流量約為最大流量的2％，正常工作流量最好為最大流量的70%-80%。

    9、由于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通。當儀表停用后，儀表內充滿的液體因冷卻而變粘，如再要啟用，必須用蒸汽或其他方法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件，致使儀表損壞。

    10、被測液體溫度不應高于規定值，否則，儀表不能正常工作，甚至會卡住不動。液體溫度變化也會造成粘度影響的附加誤差。另外，溫度增加也造成新月形空間體積增加，是儀表“走得慢”，測量室為鑄鐵，橢圓齒輪為鑄鋁時，附加誤差為+0.14%/100℃.

    11、每臺儀表出廠時，均用7號機械油在室溫條件下標定，在常溫下，油的粘度約為10mpa.s。如用戶使用的液體粘度與此相差較大時，可調換雙層齒輪。

    12、嚴禁掃線蒸汽和水通過儀表
