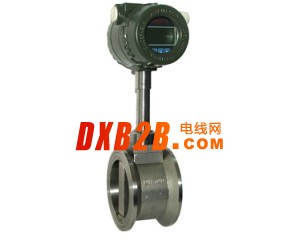

KT-LUGB型渦街流量計 產品的種類和適用范圍
1．  LUGB系列滿管型壓電式渦街流量儀表
2．  LUGB系列插入型壓電式渦街流量儀表
3．  LUGE系列滿管型電容式渦街流量儀表
4．  LUGE系列插入型電容式渦街流量儀表
5．  LUGB/E系列電池供電型渦街流量儀表
6．  潛水型/分體型渦街流量儀表（協議訂貨）
7．  KT-SMTA型多功能曲線紀錄積算儀，帶P/T補償功能、中文液晶顯示
8．  KT-SMTA-9000型智能流量積算儀，中文液晶顯示

LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、
造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、
天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.


  工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產
生兩列有規則的旋渦，這種旋渦稱為卡曼渦街.
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來
流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街
原理，有如下關系式:

                         f=StV/d                 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
　　St－斯特羅哈爾數（無量綱數）
　　V－流體的平均流速
　　d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾
數（St）是無因次未知數，
圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

概    述


圖（二）
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量
傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求
出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
　  K＝N/Q（1/m³）              公式（2）
式中：K＝儀表常數（1/m³）。
N＝脈沖個數
Q＝體積流量（m³）
 主要技術指標                             表(一)

公稱通徑	滿管式DN15-DN300   插入式DN200-DN1500（超過DN1500協議定貨）
公稱壓力(MPa)	1.6MPa    2.5MPa    4.0APa   ≥4.0MPa的規格協議訂貨
介質溫度(℃)	-40℃～350℃
本體材料	304，(其它材料協議供貨)
允許振動加速度	壓電式:≤0.2g      電容式:1.0～2.0g
精確度	1.0級    1.5級    2.5級
范圍度	1：6~1：15
供電電壓	傳感器：+12V DC，+24V DC；變送器：+24V DC；電池供電型：3.6V電池
輸出信號	頻率脈沖信號2-3000Hz，低電平≤1V  高電平≥5V  二線制4-20mA信號  防爆型負載≤300Ω  非防爆型負載≤500Ω
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：Ex（ia）ⅡCT2-T5     隔爆型：ExdⅡBT2-CT5
防護等級	普通型IP65     潛水型 IP68
環境條件	溫度（非防爆場所）-40℃～55℃  防爆場所-25℃-+55℃，相對濕度≤90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽（單相介質或可以認為是單相的介質）
傳輸距離	傳感器：最長可達≤500m，兩線制變送器(4～20mA)：負載電阻≤750Ω
流速范圍	液體0.35~7.0m/s  其他5.0~60.0m/s  蒸汽6.0~70.0m/s
阻力系數	滿管式Cd≤2.6
