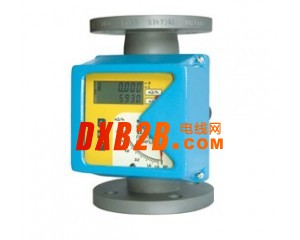

標準型金屬管浮子流量計由一個測量管和一個就地指示器組成。就地指示器還可以選擇安裝附加的電氣部件，適用于液體和氣體的測量。
本流量計采用變面積式測量原理，測量部件由一個錐形測量管中自由的上下移動，改變管道中的流通面積，隨著流量大小的變化浮子在測量管中的垂直位置也發生相應的變化，通過磁傳遞系統將浮子的位置傳遞到指示器刻度盤上，現場指示流量值的大小，也可以輸出信號實現遠傳顯示和控制。
廣泛應用于，石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件及各種介質條件的流量測量過程中。
特 點
● 適用于小口徑和低流速介質流量測量。
● 模塊化組合設計，維修方便，正常使用免維護。
● 單軸靈敏指示、非接觸新型磁耦合結構，信號傳輸更穩定。
● 雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光。
● 智能型具有掉電保護、數據備份及恢復功能。
● 全金屬結構，抗震、耐壓、耐溫、防腐、使用壽命長。
● 對于直管段要求較低。
● 可用于易燃、易爆危險場合。
● 三種供電方式可選：DC24V、AC220V、電池供電。
主要技術指標
| 測量范圍 | 水（20℃） 6～150000L/h 空氣（101.3KPa 20℃）0.05～4000m3/h |
| 量 程 比 | 10∶1（特殊型20∶1） |
| 準 確 度 | 1.5（特殊型1.0級） |
| 工作壓力 | DN15～DN50 PN4.0MPa（特殊型25MPa） DN80～DN100 PN1.6MPa（特殊型16MPa） |
| 夾套壓力等級 | 1.6MPa |
| 介質溫度 | 介質溫度：標準型：-80℃～+220℃ 高溫型：400℃；襯PTFE≤85℃ |
| 環境溫度 | 指針型：-40℃～+120℃ 電遠傳型：-30℃～+65℃ |
| 介質黏度 | DN15：≤5mPa.s(H15.1～H15.3)：≤30mPa.s(H15.4～H15.9) DN25：≤5mPa.s(H15.1～H15.3)：≤30mPa.s(H15.4～H15.9) |
| 液晶顯示 | 瞬時流量顯示范圍：0～50000 累積流量顯示范圍：0～99999999 |
| 輸 出 | 標準信號：二線制4～20mA 脈沖信號：最小間隔50ms |
| 報警輸出 | 上限或下限瞬時流量報警。 標準型：集電極開路輸出（MAX100mA、30VDC內部阻抗100Ω）； 特殊型：繼電器輸出（觸點容量最大5A AC250V） |
| 供 電 | 標準型：DC24V(DC10.8V～DC36V) 交流型：AC220V(AC85V～AC265V) |
| 連接方式 | 標準型：DIN2501法蘭 特殊型：用戶提供法蘭標準 螺紋連接型：DIN11851或用戶指定 |
| 電氣接口 | M20×1.5、PG11、1/2NPT |
| 防護等級 | IP65 |
| 防爆標志 | 本安型：ExiaⅡCT3～6 隔爆型：ExdⅡBT3～6 |
產品型譜
| 名 稱 | 金屬管浮子流量計 | ||||
| 規格代碼 | 說 明 | ||||
| 測量管結構 | A | 下進上出 | 供電方式 | 無 | 只限M1 |
| B | 下進側出 | A | AC220V 4~20mA輸出可帶背光 | ||
| C | 側進側出 | B | 電池供電，無信號輸出 | ||
| D | 右進左出 | C | DC24V二線制供電，4~20mA輸出不帶背光 | ||
| E | 左進右出 | ||||
| 接液材質 | R0 | 0CR18Ni12Mo2Ti | D | DC24V三、四線制供電，4~20mA輸出不帶背光 | |
| R1 | 1Cr18Ni9Ti | ||||
| RL | 316L | 防爆標志 | 無 | 普通不防爆 | |
| RP | 襯里為PTFE | 1 | 本安型ia ⅡCT5方形殼體 | ||
| , HC |
哈C | 2 | 隔爆型d ⅡBT4圓形殼體 | ||
| Ti | 鈦合金 | 報警 | 無 | 無報警和無脈沖輸出 | |
| 管徑 | xx | 50：DN50mm | |||
| 附加結構 | 無 | K1 | 上限報警或一路脈沖輸出 | ||
| T | 夾套型 | ||||
| Z | 阻尼型 | K2 | 下限報警或一路脈沖輸出 | ||
| G | 高溫型 | K3 | 上、下限報警或一路脈沖輸出 | ||
| Y | 高壓型 | M1指示器若選報警，其方式為起始器與晶體管繼電器配套進行報警 | |||
| 指示器形式代碼 | M1 | 就地指示器，方形殼體，機械指針 | |||
| M2 | 供電型，方形殼體，機械指針指示，瞬時流量，液晶顯示瞬時/累積流量 | ||||
| M3 | 供電型，圓形殼體，無機械指針指示，液晶顯示瞬時/累積流量 | ||||
選型說明：企標+測量管結構+接液材質+管徑+附加結構+指示器形式+供電方式+防爆方式+報警
