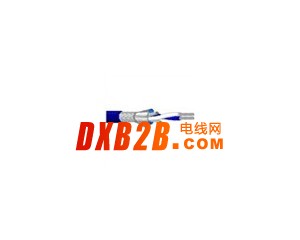

RS485通信線詳細說明RS485信號線RS485數據線RS485屏蔽雙絞線. 特種線纜RS485 樓宇通信線RS485電纜 RS485雙絞屏蔽線RS485控制線通信用RS485告警線. RS485通信線分9841和9842
RS485通信線使用特性： RS-485 數據電纜是用于多點間的通信。許多設備可以通過一條信號電纜來連接。就像早先的以太網用一條同軸線連接一樣。RS-485 數據電纜可以在2.5MB/s的速度下傳送1200 米, 用于復雜的樓宇自控、工業控制網絡、電力自動化等通訊網絡。 二、RS485通信線產品規格： 1線對2芯（2x24AWG）（2*0.2）（2*0.5）（2*0.75）（2*1.0）（2*1.5）多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，特性阻抗120歐姆 。 2線對4芯（2x 2x24AWG）（2*2*0.2）（2*2*0.5）（2*2*0.75）（2*2*1.0）（2*2*1.5）多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，特性阻抗120歐姆 。 三、RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響
天津市電纜總廠第一分廠
企業法人；畢正平
廠 長：畢均平
銷售經理；王妹尊
電 話： 0316-5960132
手 機： 13503167582
15932637551全國電纜免費咨詢;訂購電話：0316-5960132
性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，一般推薦如下：
普通雙絞屏蔽型電纜 STP-120（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！ Ω
普通雙絞屏蔽型電纜 STP-120（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！ Ω
