1、用途、工作條件及型號意義
　　KT14系列凸輪控制器(以下簡稱控制器)用于交流50HZ電壓至380伏的電路中,主要作為起重機交流電動機的起動和換向之用。此控制器具有可逆對稱的電路，適用于起重機的平移機構和升降機構，也能作同類型性質電動機的起動、換向和調整之用。
　　KT14-25J/1、KT14-60J/1型控制器為控制一臺三相繞線型感應電動機。
　　KT14-25J/2、KT14-60J/2控制器為同時控制二臺三相繞線型感應電動機。
　　KT14-25J/3型控制器為控制一臺三相鼠籠型感應電動機。
　　KT14-60J/4型控制器為同時控制二臺三相繞線型感應電動機，但不帶定子電路的觸頭。
　　控制器的正常工作條件：海拔高度不超過2500米；周圍空氣溫度最高為+40℃，最低為-25℃；空氣相對濕度不大于90%；無顯著搖動和沖擊振動的地方；在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及塵埃（包括導電塵埃）；在無雨雪侵襲的地方。
2、外形及安裝尺寸

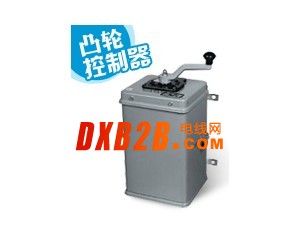

　　4.1控制器外形如圖5所示：
　　4.2控制器及安裝尺寸如表2所示：表2mm
